MATLAB Function Reference

streamparticles

ストリーム粒子の表示

表示

streamparticles(vertices)
streamparticles(vertices,n)
streamparticles(...,'PropertyName',PropertyValue,...)
streamparticles(line_handle,...)
h = streamparticles(...)

詳細

streamparticles(vertices) は、ベクトル場のストリート粒子を描画します。ストリーム粒子は、通常、markers を使って表示され、ストリームラインの位置と速度を示すことができます。 vertices は、(stream2、または、stream3で、あたかも作成されたような)2次元、または、3次元の頂点のセル配列です。

streamparticles(vertices,n) は、n を使って、描画するストリーム粒子の数を決定します。ParticleAlignment プロパティは、n の解釈をどのようにするかをコントロールするものです。

• ParticleAlignment が、off (デフォルト) に設定され、n が 1 より大きい場合、適切な n 個の粒子が、ストリームライン頂点全体に渡り、等間隔に分布した型で描画されます。

n が、1 以下の場合、n は、オリジナルのストリーム頂点を少なくする割合と解釈されます。たとえば、n が 0.2 の場合、頂点の数は、近似的に 20% となります。

n は、描画される粒子の数の上限を決定します。実際の粒子の数は、n から引き出され、ほぼ、2のべき乗になります。

• ParticleAlignment が on の場合、n は、大部分の頂点をもつストリームライン上での粒子の数を決定します。そして、他のストリームラインの間隔にこの値を設定します。デフォルト値は、n = 1 です。

streamparticles(...,'PropertyName',PropertyValue,...) は、指定したプロパティ名とその値を使って、ストリーム粒子をコントロールします。指定していないプロパティは、デフォルト値を使います。MATLAB は、プロパティの名前に関して、大文字、小文字を区別しません。

ストリーム粒子プロパティ

Animate - ストリーム粒子運動 [非負の整数]

ストリーム粒子のアニメーションを行う回数。デフォルトは、0 で、アニメーションは行われません。Inf は、ユーザが ctrl-c を入力するまで、アニメーションを続けます。

FrameRate - 秒単位のアニメーションフレーム数 [非負の整数]

このプロパティは、アニメーションに対して、秒単位のフレーム数を指定するものです。Inf は、デフォルトで、できる限り速く描画します。アニメーションのスピードは、コンピュータのスピードにより制限を受けます。制限を受けるような場合、FrameRate の値は、必ずしも達成できません。

ParticleAlignment - ストリームラインを粒子の結合 [ on | {off} ]

このプロパティを on に設定して、個々のストリームラインの始点に粒子を描画します。このプロパティは、streamparticles に、引数 n (ストリーム粒子の数)の解釈をコントロールします。

ストリーム粒子は、ラインオブジェクトです。ストリーム粒子プロパティに加えて、 line オブジェクトプロパティ、たとえば、Marker や EraseMode のように設定します。streamparticles は、つぎのラインプロパティがコールされたとき、設定されます。

Line プロパティ	streamparticles で設定する値
EraseMode	xor
LineStyle	none
Marker	o
MarkerEdgeColor	none
MarkerFaceColor	red

プロパティ名と値を streamparticles に設定することにより、これらのプロパティのいくつかを書きかえれます。たとえば、つぎのステートメントは、RGB 値を使って、MarkerFaceColor を中間の灰色にします。

streamparticles(vertices,'MarkerFaceColor',[.5 .5 .5])

streamparticles(line_handle,...) は、line_handle で識別されるラインオブジェクトを使って、ストリーム粒子を描画します。

h = streamparticles(...) は、作成するラインオブジェクトのハンドルベクトルを戻します。

例題

つぎの例題は、ストリームラインとストリーム粒子アニメーションを合わせたものです。関数 interpstreamspeed は、ストリーム粒子がアニメーションの間に描画されるストリームラインに沿って、頂点を決定します。そのために、アニメーションのスピードをコントロールすることができます。Axes の DrawMode プロパティを fast に設定して、レンダリングを高速にすることができます。

load wind
[sx sy sz] = meshgrid(80,20:1:55,5);
verts = stream3(x,y,z,u,v,w,sx,sy,sz);
sl = streamline(verts);
iverts = interpstreamspeed(x,y,z,u,v,w,verts,.025);
axis tight; view(30,30); daspect([1 1 .125])
camproj perspective; camva(8)
set(gca,'DrawMode','fast')
box on
streamparticles(iverts,35,'animate',10,'ParticleAlignment','on')

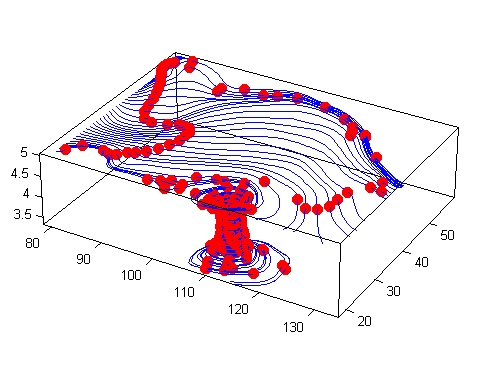

つぎの図は、アニメーションの静的なビューです。

つぎの例題は、z = 5 平面の中のストリームラインを使って、streamparticlesによるラインに沿っての流れをアニメーション化します。

load wind
daspect([1 1 1]); view(2)
[verts averts] = streamslice(x,y,z,u,v,w,[],[],[5]);
sl = streamline([verts averts]);
axis tight off;
set(sl,'Visible','off')
iverts = interpstreamspeed(x,y,z,u,v,w,verts,.05);
set(gca,'DrawMode','fast','Position',[0 0 1 1])
set(gcf,'Color','black')
streamparticles(iverts, 200, ...
    'Animate',100,'FrameRate',40, ...
    'MarkerSize',10,'MarkerFaceColor','yellow')
