quiver

ベクトルのプロット

表示

quiver(U,V)
quiver(X,Y,U,V)
quiver(...,scale)
quiver(...,LineSpec)
quiver(...,LineSpec,'filled')
h = quiver(...)

詳細

A quiver plot displays vectors with components (u,v) at the points (x,y).

quiver(U,V) は、[m,n] = size(U) = size(V) のとき、x = 1:n と y = 1:m で定義される座標に、U と V で指定したベクトルを描画します。このシンタックスは、U と V を幾何学的な長方形のグリッド上にプロットします。quiver は、オーバーラップを防ぐために、ベクトル間の距離に基づいて、ベクトルを自動的にスケーリングします。

quiver(X,Y,U,V) は、X と Y の要素の各組合わせでベクトルを描画します。X と Y がベクトルの場合、[m,n] = size(U) = size(V) のとき、length(X) = n かつ length(Y) = m です。ベクトル X は U と V の列に対応し、ベクトル Y は、U と V の行に対応します。

quiver(...,scale) は、オーバーラップを防ぐために自動的にベクトルをスケーリングし、それから、scale 倍します。scale = 2 は相対的に長さを 2 倍にし、scale = 0.5 はそれらを半分にします。自動的なスケーリングを行わずにベクトルをプロットするためには、scale = 0 を使ってください。

quiver(...,LineSpec) は、有効な LineSpec を使って、ラインスタイル、マーカシンボル、ラインのカラーを指定します。quiver は、ベクトルの起点でマーカを描画します。

quiver(...,LineSpec,'filled') は、LineSpec で指定したマーカを塗りつぶします。

h = quiver(...) は、Line のハンドル番号からなるベクトルを出力します。

注意

X と Y がベクトルの場合、この関数は、つぎのように使います。

[X,Y] = meshgrid(x,y)
quiver(X,Y,U,V)

例題

関数 の勾配をプロットします。

[X,Y] = meshgrid(-2:.2:2);
Z = X.*exp(-X.^2 - Y.^2);
[DX,DY] = gradient(Z,.2,.2);
contour(X,Y,Z)
hold on

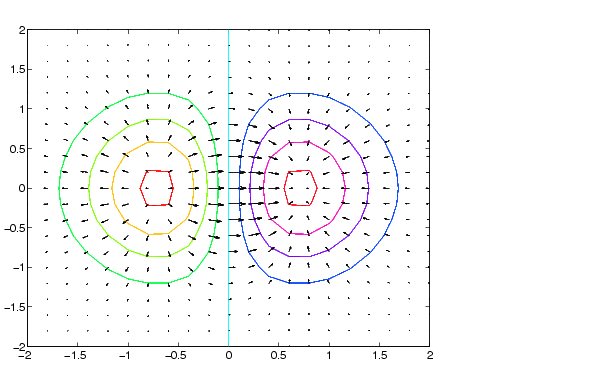

quiver(X,Y,DX,DY)
colormap hsv
grid off
hold off

参考

contour, LineSpec, plot, quiver3
