MATLAB Function Reference

contourslice

3次元スライス平面内でのコンター表示

表示

contourslice(X,Y,Z,V,Sx,Sy,Sz)
contourslice(X,Y,Z,V,Xi,Yi,Zi)
contourslice(V,Sx,Sy,Sz), contourslice(V,Xi,Yi,Zi)
contourslice(...,n)
contourslice(...,cvals)
contourslice(...,[cv cv])
contourslice(...,'method')
h = contourslice(...)

詳細

contourslice(X,Y,Z,V,Sx,Sy,Sz) は、ベクトルSx, Sy, Szで設定された点に関連した x-, y-, z-軸の平面内にコンターを表示します。配列 X, Y,Zは、3次元物体Vに対する座標を設定します。これは、単調で、meshgridで作成されたように格子状になっていなければなりません。各コンターでのカラーは、3次元物体Vに依存し、m-n-pの配列になります。

contourslice(X,Y,Z,V,Xi,Yi,Zi) は、配列 Xi,Yi,Ziにより定義される平面に従って、物体内にコンターを表示します。

contourslice(V,Sx,Sy,Sz)と contourslice(V,Xi,Yi,Zi) は、 X, Y,Zを省略すると、[X,Y,Z] = meshgrid(1:n,1:m,1:p)を仮定します。ここで、[m,n,p]= size(v)です。

contourslice(...,n) は、1平面に付きn個のラインを描きます。そして、値が自動的に重ね書きされます。

contourslice(...,cvals) は、1平面に付き設定したベクトルcvalsの中の値に対してコンターを描きます。

contourslice(...,[cv cv]) は、レベルcvで、平面毎に一つのコンターを計算します。

contourslice(...,'method') は、methodで設定した内挿法を使います。ここで、設定できる内挿法は、linear, cubic, nearestです。 nearestは、コンターが Xi, Yi, Ziで設定された平面内で表示されるとき以外はデフォルトです。この場合は、linearがデフォルトとして使われます( これら3つの内挿法の詳細は、interp3を参照してください)。

h = contourslice(...) は、コンターラインを描画するときに使うpatchオブジェクトのハンドルのベクトルを出力します。

例題

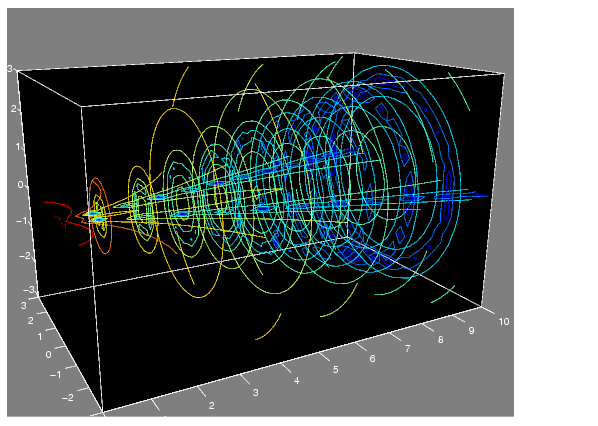

この例題は、コンターリングされたスライス平面を使って、流れのデータを表示するものです(ここで、使うデータの詳細は、help flowとタイプしてください)。この例題では、つぎのことに注意してください。

• Sx には length = 9、Syには空ベクトル、Szにはスカラ値(0)が設定されています。これにより、y-z平面内で、x-軸に沿って9個のコンタープロットとz = 0でx-y平面に作成されます。
• を使って、-8から2までの線形等間隔の10要素からなるベクトルを定義し、各間隔で、描画するコンターラインの数を設定します。
• カメラの視点と射影タイプを設定してください (camva, camproj, camposを使用)。
• figure (gcf) と axes (gca) の特性を設定してください。

[x y z v] = flow;
h = contourslice(x,y,z,v,[1:9],[],[0],linspace(-8,2,10));
axis([0,10,-3,3,-3,3]); daspect([1,1,1])
camva(24); camproj perspective;
campos([-3,-15,5])
set(gcf,'Color',[.5,.5,.5],'Renderer','zbuffer')
set(gca,'Color','black','XColor','white', ...
    'YColor','white','ZColor','white')
box on
