Signal Processing Toolbox

gauspuls

ガウス変調正弦波パルス発生器

表示

yi = gauspuls(t,fc,bw)
yi = gauspuls(t,fc,bw,bwr)
[yi,yq] = gauspuls(…)
[yi,yq,ye] = gauspuls(…)
tc = gauspuls('cutoff',fc,bw,bwr,tpe)

詳細

gauspuls は、ガウス変調正弦波パルスを生成します。

yi = gauspuls(t,fc,bw) は、ヘルツ単位で表した中心周波数fcと帯域幅bwをもつ配列tに示した時間に対する単位振幅のGauss RFパルスを出力します。bwは、0より大きくなければなりません。fcのデフォルト値は1000 Hz、bwのデフォルト値は0.5です。

yi = gauspuls(t,fc,bw,bwr) は、正規化した信号のピークに比べて、bwr dBのレベルで測定したとき100*bwの帯域幅をもつ単位振幅のGauss RFパルスを出力します。帯域幅の基準レベルbwrは、ピーク(単位)包絡線振幅未満の基準レベルを示すため、0未満でなければならず、デフォルト値は-6 dBです。

[yi,yq] = gauspuls(…) は、同相パルスの直交パルスを出力します。

[yi,yq,ye] = gauspuls(…) は、RF信号の包絡線を出力します。

tc = gauspuls('cutoff',fc,bw,bwr,tpe) は、後続のパルス包絡線が、ピーク包絡線振幅に比べて、tpe  dBより下になるカットオフ時間tc(0以上)を出力します。後続のパルス包絡線レベルtpeは、ピーク(単位)包絡線振幅未満の基準レベルを示すため、0未満でなければならず、デフォルト値は-60 dBです。

注意

入力引数を空にするか省略すると、入力引数は、デフォルト値に置き換わります。

例題

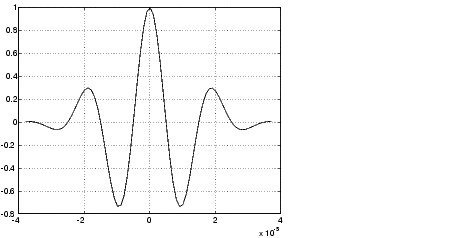

1 MHzのサンプリングレートで、60 %の帯域幅をもつ50 kHzのGauss RFパルスをプロットします。包絡線がピークから40 dB減衰するところでパルスを打ち切ります。

tc = gauspuls('cutoff',50e3,0.6,[],-40);
t = -tc :  : tc;
yi = gauspuls(t,50e3,0.6);
plot(t,yi)

参考

chirp	時間と共に変化する周波数をもつ余弦波発生器
cos	ベクトル/行列要素の余弦(MATLAB Function Referenceを参照)
diric	Dirichletまたは周期的なsinc関数
pulstran	パルス列発生器
rectpuls	サンプリングされた非周期的な矩形波発生器
sawtooth	ノコギリ波または三角波発生器
sin	ベクトル/行列要素の正弦(MATLAB Function Referenceを参照)
sinc	sincまたはsin(t)/t
square	矩形波発生器
tripuls	サンプリングされた非周期的な三角波発生器
