Courses by Prof. Moreirão

Cursos

Materiais relacionados com os cursos no Departamento de Engenharia Eletrônica e de Computação da Escola Politécnica da UFRJ, e com os cursos no Programa de Engenharia Elétrica da COPPE/UFRJ.
Prof. Antônio Carlos Moreirão de Queiroz.

Circuitos Elétricos II (2o. período de 2018)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão para Windows (executável).
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Versão para Windows (executável).
Programa MNAE, um programa de análise no tempo com análise nodal modificada e análise espectral.
Programa capturador de esquemático EDFIL. Pode ser usado para gerar netlists para o MNA1 e outros programas.

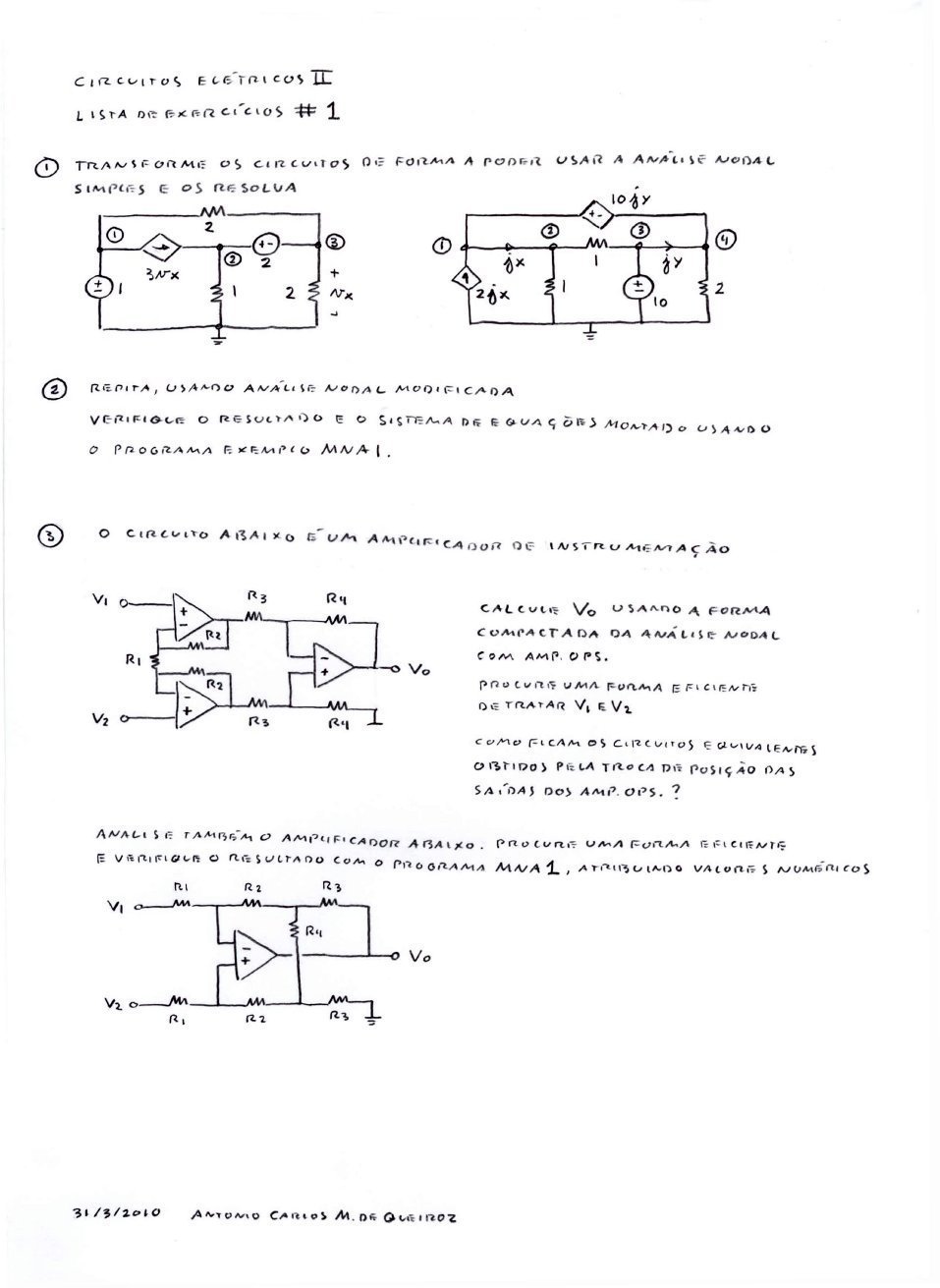

Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.

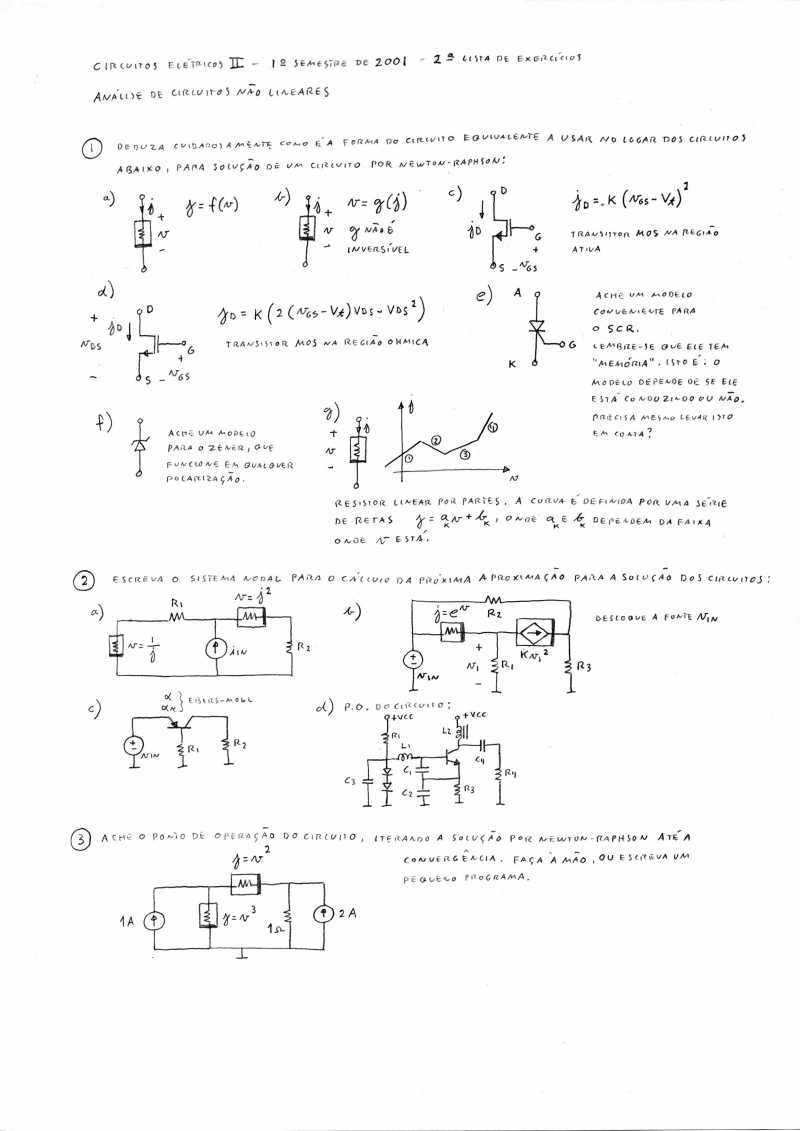

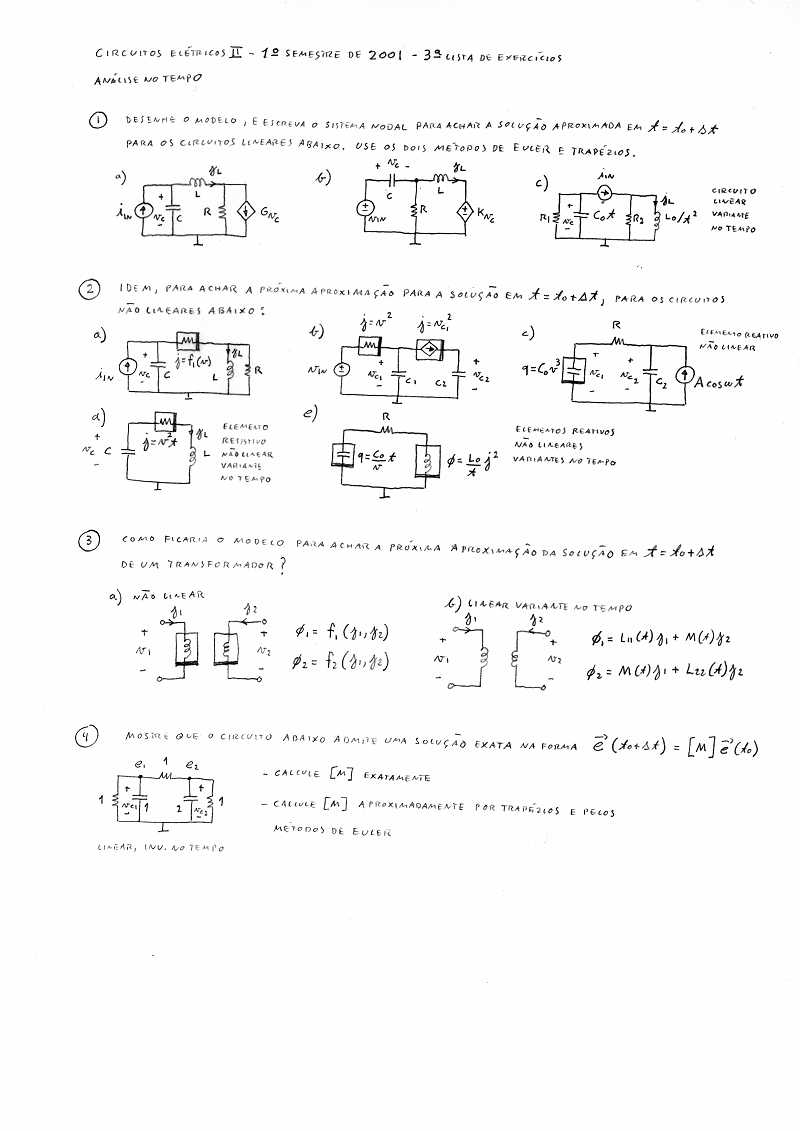

Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

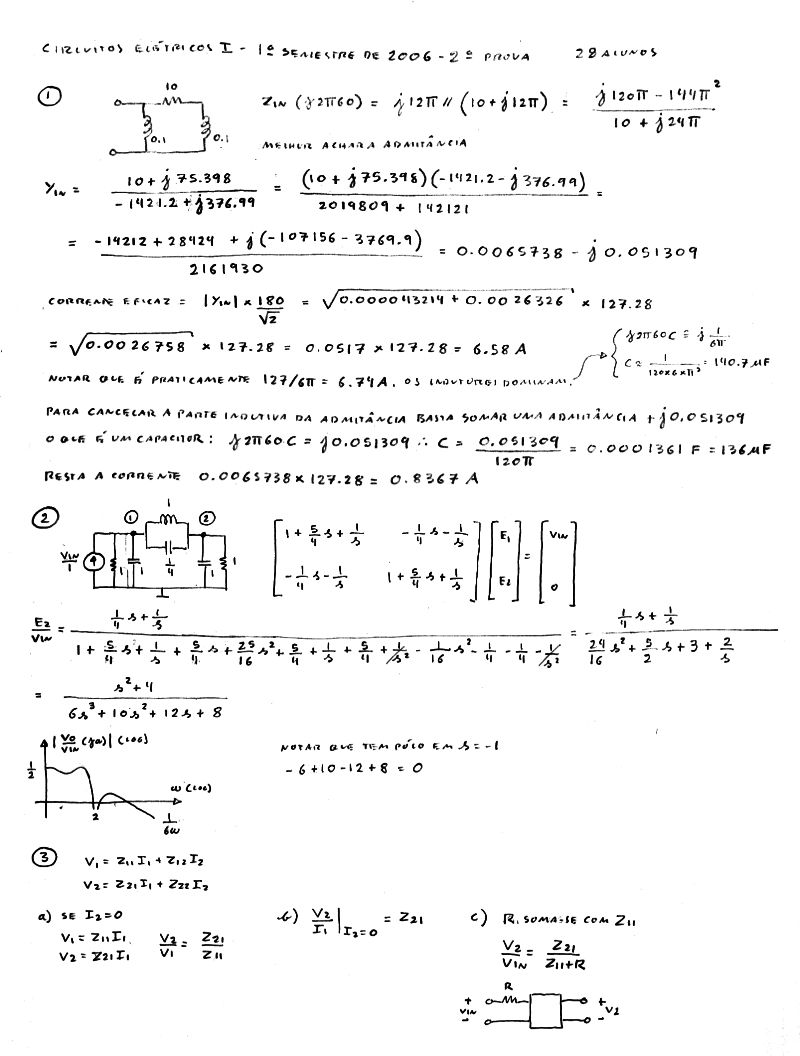

Primeiras provas antigas, para estudar.

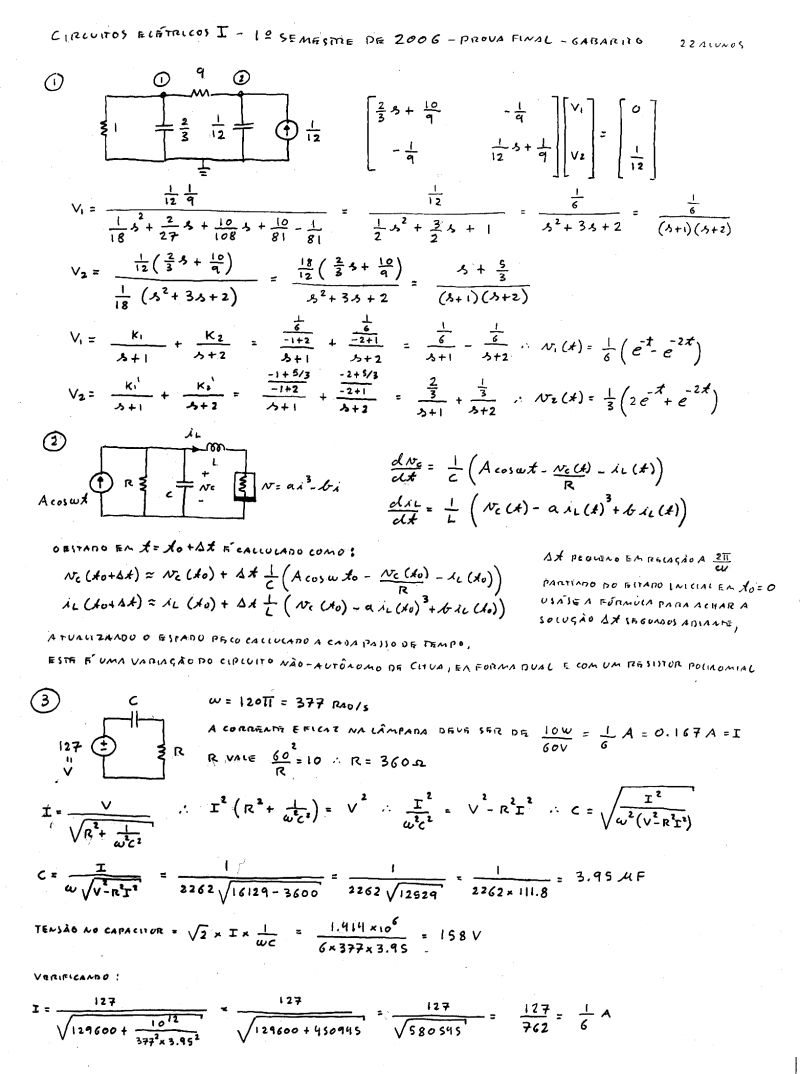

Segundas provas antigas, para estudar.
Trabalho do período. Análise no tempo com circuitos lógicos.

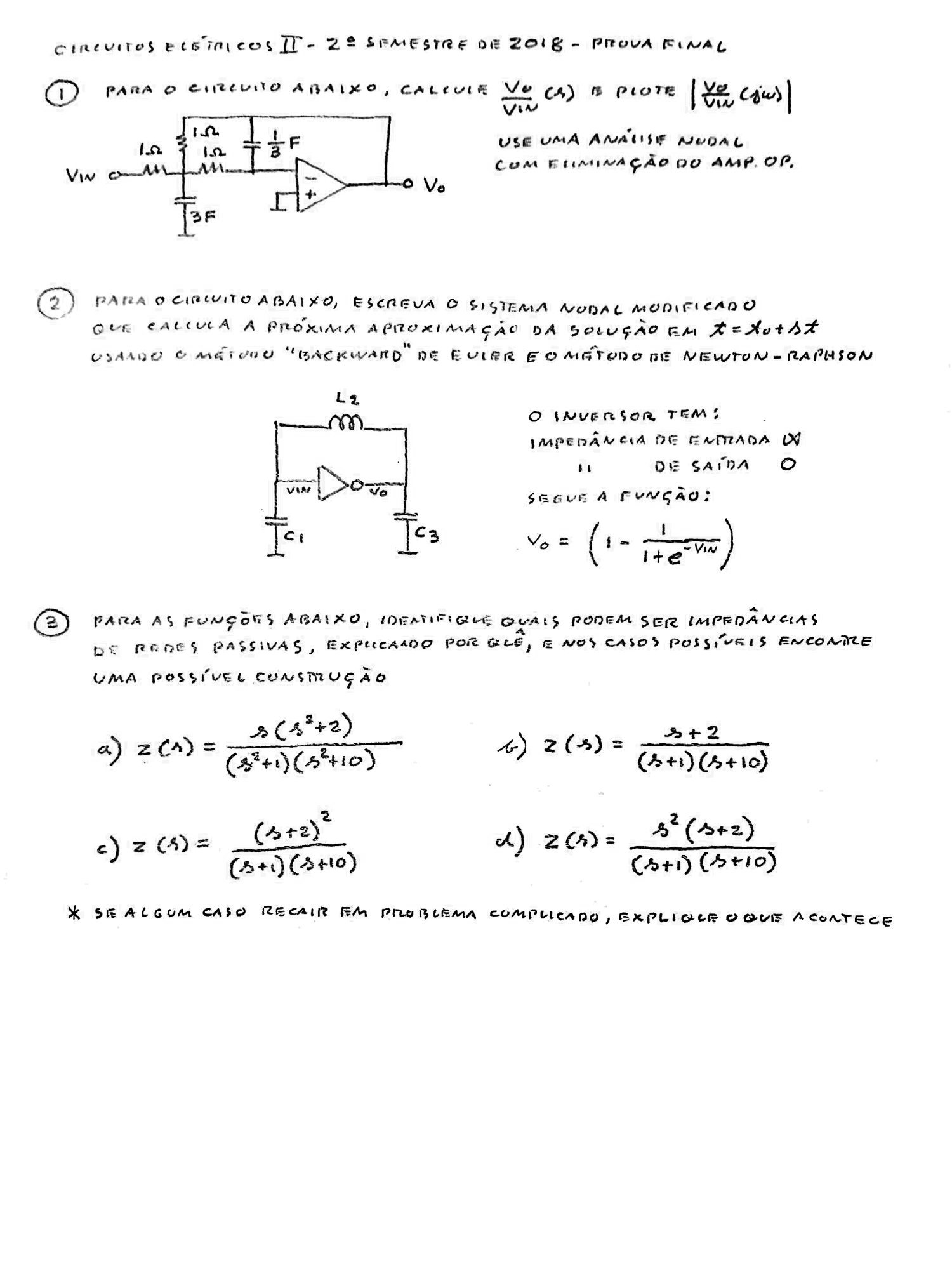

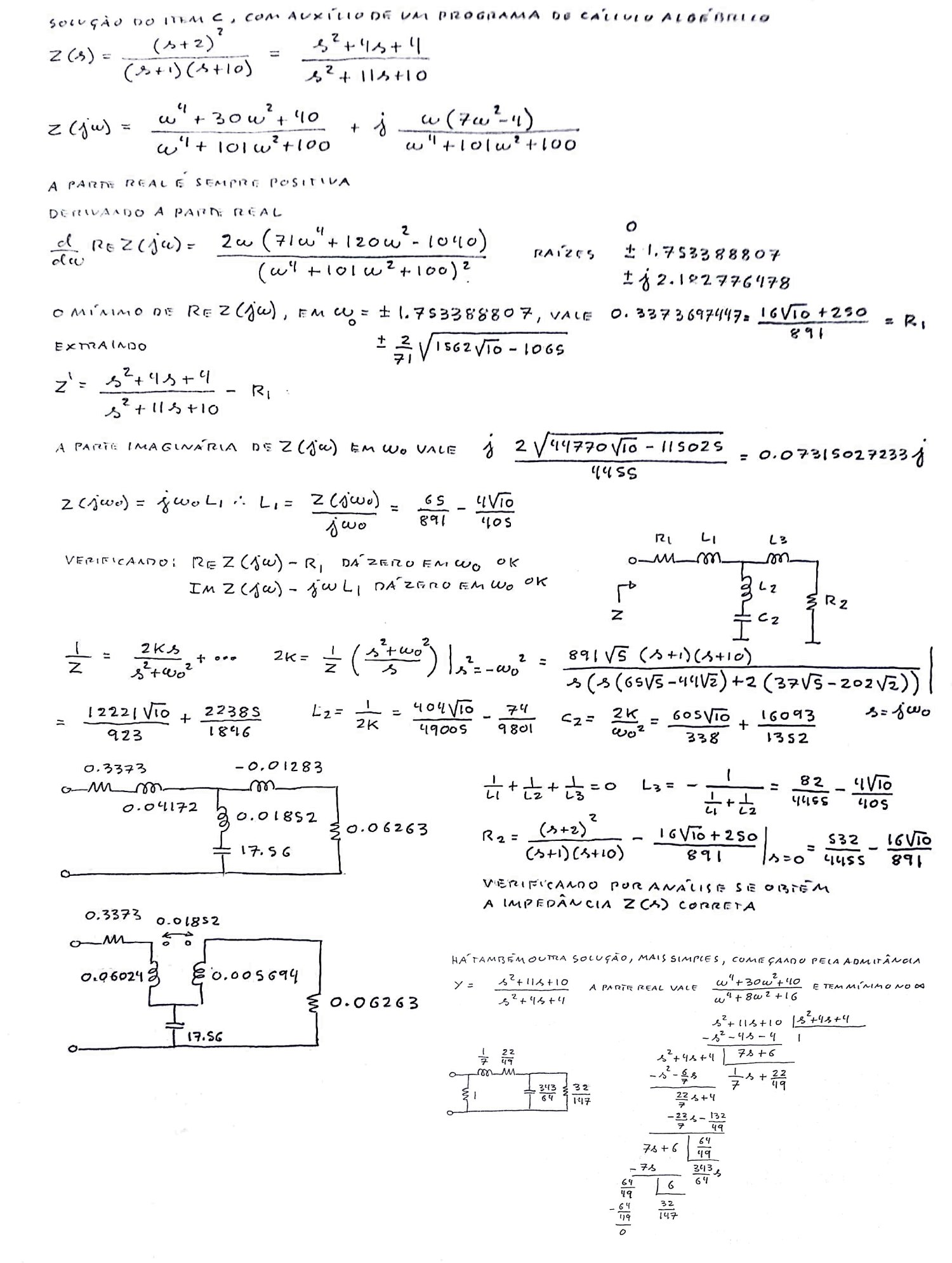

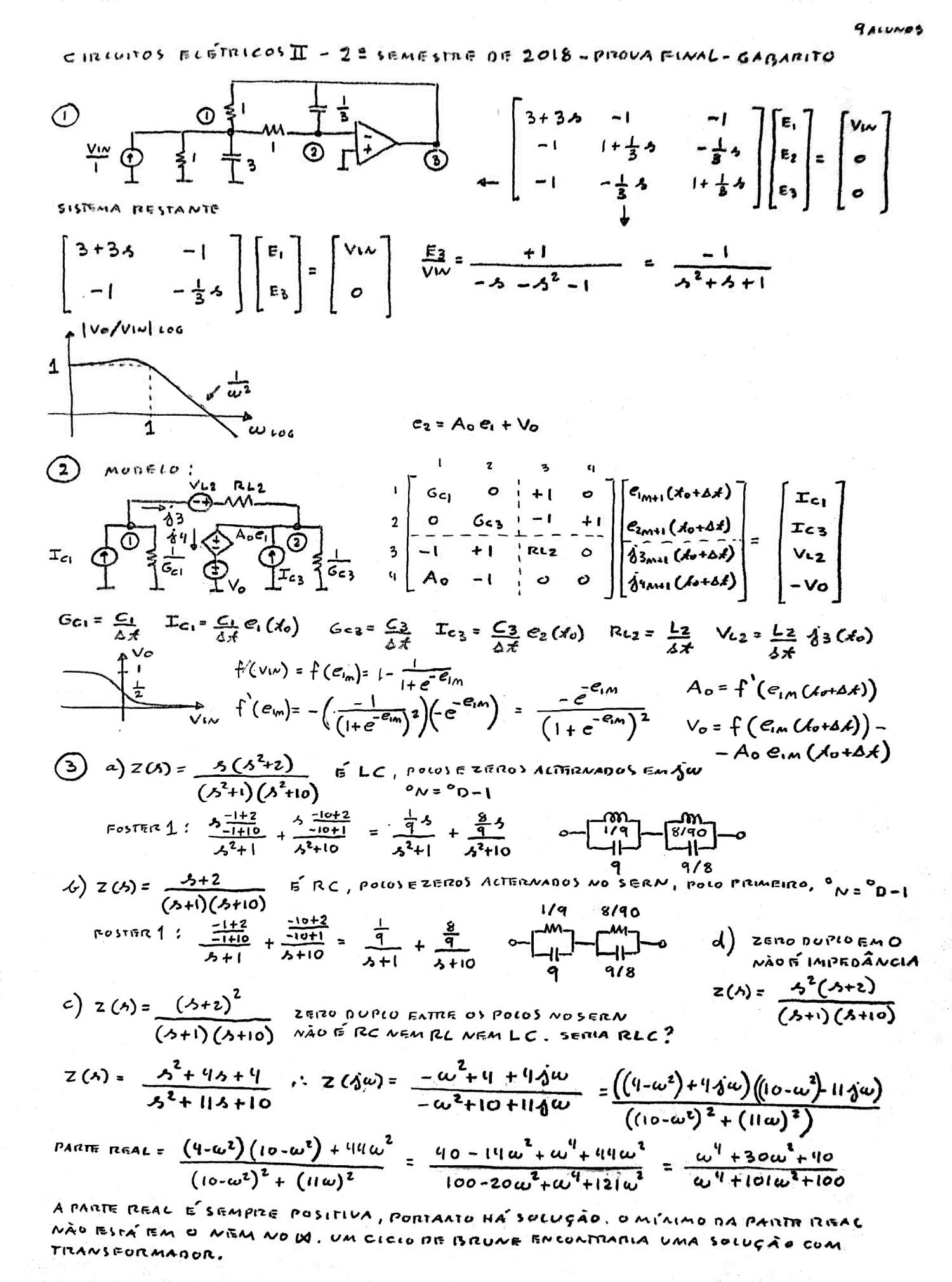

Prova final. Gabarito. A questão 3c tinha solução, um tanto complicada.

Circuitos Elétricos II (1o. período de 2018)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão para Windows (executável).
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Versão para Windows (executável).
Programa MNAE, um programa de análise no tempo com análise nodal modificada e análise espectral.
Programa capturador de esquemático EDFIL. Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Primeiras provas antigas, para estudar.
Segundas provas antigas, para estudar.
Trabalho do período. Análise no tempo usando análise nodal compacta e o método Teta. O programa MNAE acima está atualizado para fazer a análise pedida e servir para comparação.

Circuitos Elétricos II (2o. período de 2017)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão para Windows (executável).
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Versão para Windows (executável).
Programa MNAE, um programa de análise no tempo com análise nodal modificada e análise espectral (Versão 2.1a, com "gmin stepping").
Programa capturador de esquemático EDFIL. Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período. Programa de análise no tempo com elementos lineares e não lineares, usando "Gmin stepping" para ajudar convergência.
Alguns exemplos. (O programa mnae resolve estes circuitos.)

Circuitos Elétricos II (1o. período de 2017)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão para Windows (executável).
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Versão para Windows (executável).
Programa MNAE, um programa de análise no tempo com análise nodal modificada e análise espectral.
Programa capturador de esquemático EDFIL. Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período. Escrever um programa que calcule respostas em frequência de circuitos contendo transistores bipolares.
O programa rfnlin está atualizado para fazer a análise como pedida.

Circuitos Elétricos II (2o. período de 2016)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão para Windows (executável).
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Versão para Windows (executável).
Programa mnae, um programa de análise no tempo com análise nodal modificada e análise espectral.
Programa capturador de esquemático Edfil. Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período. Análise no tempo com elementos ideais lineares e não lineares. O programa MNAE faz análise idêntica. (Atualizado em 18/11/2016.)

Circuitos Elétricos II (1o. período de 2016)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão para Windows (executável).
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Versão para Windows (executável).
Programa mnae, um programa de análise no tempo com análise nodal modificada e análise espectral.
Programa capturador de esquemático Edfil. Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período: Escrever um programa que faça análise de ponto de operação e de resposta em frequência de circuitos lineares contendo transistores MOS.
Programa rfnlin, que faz a análise pedida no trabalho e também plota gráficos.

Circuitos Elétricos II (2o. período de 2015)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão para Windows (executável).
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Versão para Windows (executável).
Programa mnae, um programa de análise no tempo com análise nodal modificada e análise espectral.
Programa capturador de esquemático Edfil. Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período. Programa de análise no tempo com integração de Adams-Moulton.
O algoritmo está implementado no programa mnae.

Circuitos Elétricos II (1o. período de 2015)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão para Windows (executável).
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Versão para Windows (executável).
Programa mnae, um programa de análise no tempo com análise nodal modificada e análise espectral.
Programa capturador de esquemático Edfil. Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período. Escrever um programa que calcule soluções em transformada de Laplace por interpolação.
Um programa que faz a análise como pedido.

Circuitos Elétricos II (2o. período de 2014)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão para Windows (executável).
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Versão para Windows (executável).
Programa mnae, um programa de análise no tempo com análise nodal modificada e análise espectral.
Programa capturador de esquemático Edfil. Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período. Escrever um programa de análise no tempo com resistores e fontes controladas polinomiais.

Circuitos Elétricos II (1o. período de 2014)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão para Windows (executável).
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Versão para Windows (executável).
Programa mnae, um programa de análise no tempo com análise nodal modificada e análise espectral.
Programa capturador de esquemático Edfil. Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período: Escrever um programa que calcule respostas em frequência.
Um programa que faz a análise pedida, e pode servir para comparações (versão 1.1c).

Circuitos Elétricos II (2o. período de 2013)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Programa mnae, um programa de análise no tempo com análise nodal modificada e análise espectral.
Programa capturador de esquemático Edfil. Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período. Escrever um programa de análise no estado permanente senoidal que calcule respostas no tempo a sinais periódicos. (Atualizado.)
Um programa que faz o trabalho pedido.

Circuitos Elétricos II (1o. período de 2013)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Programa mnae, um programa de análise no tempo.
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Programa capturador de esquemático Edfil (Windows). Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período: Escrever um programa de análise no tempo incluindo transistores bipolares com modelo de Ebers-Moll e efeito Early.

Circuitos Elétricos II (2o. período de 2012)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Programa mnae, um programa de análise no tempo.
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Programa capturador de esquemático Edfil (Windows). Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período: Fazer um programa que faça análise no tempo com suporte a portas lógicas.

Filtros Analógicos (2o. período de 2012)

Programa Eletsim, e outros para síntese e análise de filtros.

Circuitos Elétricos II (1o. período de 2012)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Programa mnae, um programa de análise no tempo. Atualizado para fazer o que o trabalho do período pede.
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Programa capturador de esquemático Edfil (Windows). Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios, para fazer e entregar. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios, para fazer e entregar. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios, para fazer e entregar. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios, para fazer e entregar. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período: Escrever um programa de análise no tempo para estudar o método de Gear.

Circuitos Elétricos II (2o. período de 2011)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Programa mnad, um programa de análise no tempo.
Versão do programa MNA1 implementando a analise nodal modificada compacta.
Programa capturador de esquemático Edfil (Windows). Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios, para fazer e entregar. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios, para fazer e entregar. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios, para fazer e entregar. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios, para fazer e entregar. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período: Escrever um programa de análise no tempo, com elementos resistivos lineares por partes.

Circuitos Elétricos II (1o. período de 2011)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Programa capturador de esquemático Edfil (Windows). Pode ser usado para gerar netlists para o MNA1 e outros programas.
Primeira lista de exercícios, para fazer e entregar. Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios, para fazer e entregar. Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios, para fazer e entregar. Análise de circuitos resistivos não lineares.
Quarta lista de exercícios, para fazer e entregar. Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho do período: Análise de resposta em frequência.
Versão do programa MNA1 implementando a analise nodal modificada compacta.

Circuitos Integrados Analógicos (1o. período de 2011)

Processo CMOS básico.
Notas sobre as listas de exercícios.

Circuitos Elétricos II (2o. período de 2010)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Primeira lista de exercícios, para fazer e entregar (até 24/9). Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios, para fazer e entregar (até 13/10). Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios, para fazer e entregar (até 13/10). Análise de circuitos resistivos não lineares.
Quarta lista de exercícios, para fazer e entregar (até 15/10, preferivelmente). Análise no domínio do tempo.
Notas sobre as listas.
Outras listas de exercícios:

Trabalho: Programa de análise no tempo com passo variável.
Programa mnav, que faz a análise pedida.

Circuitos Integrados Analógicos (1o. período de 2010)

Processo CMOS básico.
Notas sobre as listas (#1-#5). (atualizado em 13/5.)

Circuitos Elétricos II (1o. semestre de 2010)

Primeira lista de exercícios, para fazer e entregar (até 16/4). Análise nodal e nodal modificada de circuitos resistivos.
Segunda lista de exercícios, para fazer e entregar (até 12/5). Análise nodal no estado permanente senoidal e em transformada de Laplace.
Terceira lista de exercícios, para fazer e entregar (até 21/5). Análise de circuitos resistivos não lineares.
Quarta lista de exercícios, para fazer e entregar (até 2/6). Análise no domínio do tempo.

Notas sobre as listas.
Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Um programa que faz o pedido no trabalho, mas por outro método, e alguns exemplos (atualizado em 14/6/2010).
Programa LapElim, similar, mas que opera com o algorítmo pedido.
Trabalho: Análise nodal modificada em transformada de Laplace.
Notas sobre o trabalho.

Circuitos Elétricos II (2o semestre de 2009)

Primeira lista de exercícios. Análise nodal e análise nodal modificada.
Segunda lista de exercícios. Análise de circuitos não lineares.
Terceira lista de exercícios. Análise no tempo.
Quarta lista de exercícios. Análises por malhas, ciclos, cortes e equações de estado.
Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Trabalho do período. Análise nodal modificada no tempo, com transistores MOS.
Programa exemplo que faz o pedido no trabalho. Pode também ser usado o LTspice, que modela os transistores MOS de forma parecida no nível 1. Para usar o editor EdFil e os exemplos, faça o programa aceitar também "W" como prefixo de transistor MOS. Atualizado em 19/11/2009.

Circuitos Elétricos II (1o semestre de 2009)

Primeira lista de exercícios. Análise nodal e análise nodal modificada.
Segunda lista de exercícios. Análise de circuitos não lineares.
Terceira lista de exercícios. Análise no tempo.
Quarta lista de exercícios. Análises por malhas, ciclos, cortes e equações de estado.
Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Trabalho do período. Escrever um programa para análise de circuitos no tempo, com alguns elementos não lineares, capaz de analisar circuitos contendo capacitores variantes no tempo. (Atualizado em 17/6/2009.)
Programa que faz a análise pedida, com alguns exemplos. (Atualizado em 25/6/2009.)

Circuitos Elétricos II (2o semestre de 2008)

Primeira lista de exercícios. Análise nodal e análise nodal modificada.
Segunda lista de exercícios. Análise de circuitos não lineares.
Terceira lista de exercícios. Análise no tempo.
Quarta lista de exercícios. Análises por malhas, ciclos, cortes e equações de estado.
Quinta lista de exercícios. Circuitos lineares invariantes no tempo, síntese de circuitos (veja as antigas).
Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Trabalho. Análise nodal modificada em transformada de Laplace. (atualizado em 30/10)
Um programa que faz o pedido no trabalho e alguns exemplos. Atualizado em 26/11/2008. Deve ter agora todas as dlls necessárias.

Laboratório de Eletrônica IV (1o semestre 2007)

Circuitos Elétricos II (2o semestre de 2007)

Primeira lista de exercícios. Análise nodal e análise nodal modificada.
Segunda lista de exercícios. Análise de circuitos não lineares.
Terceira lista de exercícios. Análise no tempo (ver as listas de períodos anteriores).
Quarta lista de exercícios. Análises por malhas, ciclos, cortes e equaçõs de estado (idem).
Quinta lista de exercícios. Circuitos lineares invariantes no tempo, síntese de circuitos (idem).
Trabalho. Escrever um programa de análise no tempo com suporte de transistores MOS. (Atualizado em 18/10/2007.)
Programa MNA6, que faz o pedido no trabalho, com alguns exemplos. Use o programa Edfil para ver os circuitos (arquivos .cir). Incluída a versão mna5.exe, com interface para Windows, agora com gráficos.

Circuitos Elétricos II (1o semestre 2007)

Primeira lista de exercícios. Análise nodal e análise nodal modificada.
Segunda lista de exercícios. Circuitos não lineares.
Terceira lista de exercícios. Análise no tempo.
Quarta lista de exercícios. Malhas, ciclos, cortes e equações de estado.
Quinta lista de exercícios. Síntese de circuitos.
Trabalho. Escrever um programa para análise transiente.
Programa exemplo e alguns exemplos. Use o programa Edfil para ver os esquematicos (Invente outros). O programa XYPLOT (DOS) serve para plotar os resultados.
Uma nota sobre o método de Gear.

Circuitos Elétricos II (2o semestre 2006)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Programa demonstrativo MNA3 (executável). Programa demonstrativo de análise no tempo, incluindo diodos e transistores, com integração bilinear.
Programa capturador de esquemático Edfil (Windows).
Programa plotador de gráficos XYPlot (DOS).
Programa plotador de gráficos Gnuplot (Windows/Linux).
Programas para análise de circuitos lineares: IFFT (análise semi-simbólica), Anafil (estado permanente senoidal) e SENSI (análise de sensibilidades).
Programa Sapwin, para análise simbólica de circuitos (Universidade de Florença, Itália). (Versão 1.2b, local.)
Primeira lista de exercícios. Análise nodal e análise nodal modificada.
Segunda lista de exercícios. Circuitos não lineares.
Terceira lista de exercícios. Análise no tempo.
Quarta lista de exercícios. Malhas, ciclos, cortes e equações de estado.
Quinta lista de exercícios. Síntese de circuitos.

Circuitos Elétricos I (1o semestre 2006)

Trabalho: Escrever um simulador do circuito não-autônomo de Chua.
Um simulador do circuito autônomo de Chua (trabalho do período passado), com alguns extras.
Simulador do circuito não autônomo de Chua, minha versão.
Gabarito da 2a. prova.
Gabarito da prova final.

Circuitos Elétricos I (2o semestre 2005)

Trabalho: Escrever um simulador do circuito de Chua.

Circuitos Elétricos II (1o semestre 2005)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Programa demonstrativo MNA3 (executável). Programa demonstrativo de análise no tempo, incluindo diodos e transistores, com integração bilinear. Faz o tipo de análise pedido no trabalho desse período, e um pouco mais.
Programa capturador de esquemático Edfil (Windows).
Programa plotador de gráficos XYPlot (DOS).
Programa plotador de gráficos Gnuplot (Windows/Linux).
Programas para análise de circuitos lineares: IFFT (análise semi-simbólica), Anafil (estado permanente senoidal) e SENSI (análise de sensibilidades).
Programa Sapwin, para análise simbólica de circuitos (Universidade de Florença, Itália). (Versão 1.2b, local.)
Primeira lista de exercícios. Análise nodal e análise nodal modificada.
Segunda lista de exercícios. Circuitos não lineares.
Terceira lista de exercícios. Análise no tempo.
Quarta lista de exercícios. Malhas, ciclos, cortes e equações de estado.
Quinta lista de exercícios. Síntese de circuitos.
Trabalho do período. Escrever um programa de análise de circuitos não lineares no tempo. Algumas dicas.

Filtros Analógicos (2o período 2005)

Programas de análise e síntese de filtros.
Versão para Windows fo editor Edfil.
Programa SwitcherCAD. Uma versão não limitada do Spice otimizada para para circuitos chaveados.

Eletrônica IV (2o semestre 2004)

1a. lista de exercícios (amplificadores de potência).
2a. lista de exercícios (circuitos de radiofreqüência).
3a. lista de exercícios (Rádio, fontes chaveadas, conversão A/D e D/A)

Circuitos de Radiofreqüência (3o período 2004) (alguns links a verificar)

Simulador eletrostático Bela.
Um programa que projeta redes de casamento de impedâncias (Windows).
Programa de carta de Smith da Motorola (DOS).
Artigos sobre a Carta de Smith.
Uma Carta de Smith.
Matching Network Designs with Computer Solutions (Motorola AN267)
Impedance Matching and the Smith Chart: The Fundamentals.
Impedance Matching Network Designer (Javascript).
Vários artigos e programas sobre casamento de impedâncias.
The Design of Band-Gap Reference Circuits: Trials and Tribulations.
RF short course, de P. R. Gray

Circuitos Integrados Analógicos (1o período 2004)

Programa Microwind2, programa educativo para "layout" e simulação em microeletrônica.
Programa SwitcherCAD III. Uma versão não limitada do simulador Spice.
Tanner Research. Ferramentas de projeto de c. i. profissionais. L-Edit.

Circuitos Elétricos II (1o semestre 2004)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Programa capturador de esquemático Edfil (Windows).
Programa plotador de gráficos XYPlot (DOS).
Programa plotador de gráficos Gnuplot (Windows/Linux).
Programas para análise de circuitos lineares: IFFT (análise semi-simbólica), Anafil (estado permanente senoidal) e SENSI (análise de sensibilidades).
Programa Sapwin, para análise simbólica de circuitos (Universidade de Florença, Itália). (Versão 1.2b, local.)
Primeira lista de exercícios. Análise nodal e análise nodal modificada.
Segunda lista de exercícios. Circuitos não lineares.
Terceira lista de exercícios. Análise no tempo.
Quarta lista de exercícios. Malhas, ciclos, cortes e equações de estado.
Quinta lista de exercícios. Síntese de circuitos.
Trabalho: Escrever um programa de cálculo de resposta em freqüência com suporte a subcircuitos.

Circuitos de Radiofreqüência (3o período 2003)

Simulador eletrostático Bela.
Um programa que projeta redes de casamento de impedâncias (Windows).
Programa de carta de Smith da Motorola (DOS).
Artigos sobre a Carta de Smith.
Uma Carta de Smith.
Matching Network Designs with Computer Solutions (Motorola AN267)
Impedance Matching and the Smith Chart: The Fundamentals.
Impedance Matching Network Designer (Javascript).
Vários artigos e programas sobre casamento de impedâncias.
The Design of Band-Gap Reference Circuits: Trials and Tribulations.
RF short course, de P. R. Gray

Circuitos Elétricos II (1o semestre 2003)

Programa demonstrativo MNA1, de análise nodal modificada para circuitos resistivos lineares, escrito em C.
Programa demonstrativo MNA2, de análise nodal modificada no tempo com elementos não lineares. Versão executável com alguns exemplos.
Programa demonstrativo MNA3. Similar ao MNA2, mas inclui transistores bipolares, uma variação do indutor, melhor convergência no método de análise de circuitos não lineares, e o método dos trapézios.
Programa capturador de esquemático Edfil.
Programa plotador de gráficos XYPlot.
Programas para análise de circuitos lineares: IFFT (análise semi-simbólica), Anafil (estado permanente senoidal) e SENSI (análise de sensibilidades).
Programa Sapwin, para análise simbólica de circuitos (Universidade de Florença, Itália). (Versão 1.2b, local.)
Trabalho: Escrever um programa de análise no tempo de circuitos CMOS (Ver programa exemplo MNA2 acima).
Primeira lista de exercícios. Análise nodal e análise nodal modificada.
Segunda lista de exercícios. Circuitos não lineares.
Terceira lista de exercícios. Análise no tempo.
Quarta lista de exercícios. Malhas, ciclos, cortes e equações de estado.
Quinta lista de exercícios. Síntese de circuitos.

Filtros Analógicos (2o período 2003)

Programas de análise e síntese de filtros.
Versão para Windows fo editor Edfil.
Programa SwitcherCAD III. Uma versão não limitada do Spice otimizada para para circuitos chaveados.

Circuitos Integrados Analógicos (1o período 2003)

Programa Microwind2, para layout de microeletrônica.
Uma versão do Spice e documentação.

Laboratório de Eletrônica III (2o semestre 2001)

Como escrever relatórios.
Experiência #1.
Experiência #2.
Experiência #3.
Experiência #4.
Experiência #5.
Experiência #6.
Experiência #7.

Última atualização: 17/2/2019. Desenvolvido e mantido por Antônio Carlos M. de Queiroz.

Lamento informar que o Prof. Antonio Carlos Moreirão de Queiroz faleceu há algum tempo.
Sei que esta página é visitada constantemente. Assim, gostaria de saber se temos algum visitante (interessado) que seja da UFRJ. Se for, por favor, envie um e-mail para watanabe@coe.ufrj.br.
Comento que é impressionante ver o que Moreirão foi capaz de fazer. Ele não só projetou os circuitos, mas também fez todo o trabalho de marceneiro (melhor que muitos que já vi e eram profissionais).
Segundo Moreirão contou em uma palestra, ele só levou choque uma vez. Sem querer encostou o dedo médio em um capacitor com alta tensão que se descarregou através do dedo. A corrente ao passar por uma das articulações a danificou e doía sempre que dobrava esse dedo. Mas, segundo ele, já tinha acostumado.
E. Watanabe (ELEPOT)
