Signal Processing Toolbox

blackman

Blackmanウィンドウ

表示

w = blackman(n)
w = blackman(n,sflag)

詳細

w = blackman(n) は、n点の対称な Blackman ウィンドウを列ベクトルwに出力します。nは、正の整数です。

w = blackman(n,sflag) は、sflag で設定されたウインドウサンプリングを使って、n点のBlackmanウィンドウを出力します。sflag には、 'periodic'または'symmetric'(デフォルト)のいずれかを設定することができます。 'periodic'が設定された場合、blackmanは、長さ n+1 のウインドウを計算し、最初のn個を出力します。

注意    n=1、すなわち、長さ1のウインドウを設定すると、値1が出力されます。

アルゴリズム

Blackmanウインドウの係数を計算するアルゴリズムは、つぎの方程式を実現します。

Blackmanウインドウは、同じ長さのHammingやHannウインドウと比べて、わずかに広い中心ロブとわすかに低いサイドバンドリンケージをもっています。

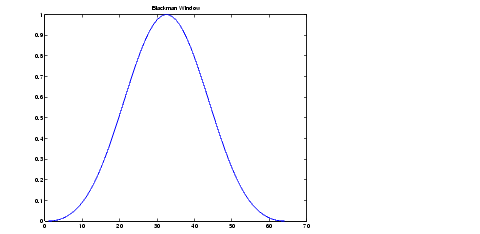

例題

w = blackman(64);
plot(w)
title('Blackman Window')

参考

bartlett	Bartlettウィンドウ
boxcar	箱型ウィンドウ
chebwin	Chebyshevウィンドウ
hamming	Hammingウィンドウ
hann	Hannウィンドウ
kaiser	Kaiserウィンドウ
triang	三角ウィンドウ

参考文献

[1] Oppenheim, A.V., and R.W. Schafer. Discrete-Time Signal Processing. Englewood Cliffs, NJ: Prentice-Hall, 1989, pp. 447-448.
