表示
light('PropertyName',PropertyValue,...) handle = light(...)
詳細
light
は、カレントのAxesにLightオブジェクトを作成します。Lightは、PatchおよびSurfaceオブジェクトのみに影響します。
light('PropertyName',PropertyValue,...)
は、名前を付けたプロパティに対して指定した値を使ってLightオブジェクトを作成します。MATLAB では、ユーザが他のAxesを Parent
プロパティにより指定しない限り、カレントの Axes が、Light オブジェクトの親オブジェクトになります。
handle = light(...)
は、作成した Light オブジェクトのハンドル番号を戻します。
注意
Light オブジェクト per se を見ることはできませんが、Patch および Surfaceオブジェクトへの光源の影響は見ることができます。これらのオブジェクトに照明を与える Axes の周囲光の色を指定することができます。しかし、周囲光は少なくとも1つの Light オブジェクトが Axes に存在して、視覚可能であるときにのみ見ることができます。
プロパティ名とプロパティ値の組合わせ、構造体配列、セル配列としてプロパティを指定することができます(これらのデータタイプの指定の方法は、リファレンスの set
および get
を参照してください)。
patch, surface AmbientStrength
, DiffuseStrength
, SpecularStrength
, SpecularExponent
, SpecularColorReflectance
, VertexNormals
プロパティを参照してください。また、lighting
と material
コマンドを参照してください。
例題
peaks
を使ったサーフェスプロットに、ベクトル[1 0 0]
によって定義される方向、つまり、x軸方向の無限大に位置する光源から照明を与えます。
h = surf(peaks); set(h,'FaceLighting','phong','FaceColor','interp',... 'AmbientStrength',0.5) light('Position',[1 0 0],'Style','infinite');

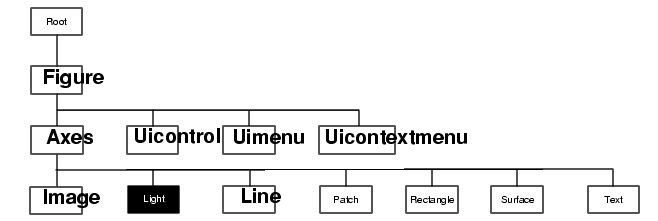

オブジェクトの階層構造
デフォルトのプロパティの設定
axes, figure, and root レベルでデフォルトのLightプロパティを設定することができます。
set(0,'DefaultLightProperty',PropertyValue...) set(gcf,'DefaultLightProperty',PropertyValue...) set(gca,'DefaultLightProperty',PropertyValue...)
Property
は、Lightオブジェクトのプロパティ名で、PropertyValue
は指定する値です。Lightのプロパティにアクセスするには、set
およびget
を使用してください。
つぎの表は、Lightプロパティとその簡単な説明を示したものです。プロパティ名は、プロパティの詳細な説明とリンクされています。
プロパティ名 |
プロパティの詳細 |
プロパティ値 |
Light の定義 | ||
Color |
Lightオブジェクトが発生する光のカラー |
値:ColorSpec |
Position |
Axes 内のLightの位置 |
値:Axesの単位によるx-, y-, z-座標 デフォルト: [1 0 1] |
Style |
平行光、または、発散光 |
値: infinite , local |
外観の制御 | ||
SelectionHighlight |
このプロパティは、Lightオブジェクトでは使用されません。 |
値: on , off デフォルト: on |
Visible |
Lightの可視化/非可視化の指定 |
値: on , off デフォルト: on |
オブジェクトへのアクセス制御 | ||
HandleVisibility |
Lineのハンドルが他の関数に対して、視覚可能であるかどうかを指定 |
値: on , callback , off デフォルト: on |
HitTest |
このプロパティは、Lightオブジェクトでは使用されません。 |
値: on , off デフォルト: on |
Light に関する一般的な情報 | ||
Children |
Lightオブジェクトは、子オブジェクトをもちません。 |
値: [] (空行列) |
Parent |
Light オブジェクトの親オブジェクトは、常に、Axesです。 |
値:Axesのハンドル |
Selected |
このプロパティは、Lightオブジェクトでは使用されません。 |
値: on , off デフォルト: on |
Tag |
ユーザ指定のラベル |
値:任意の文字列 デフォルト: '' (空文字列) |
Type |
グラフィックスオブジェクトのタイプ (参照のみ) |
値:文字列 'light' |
|
ユーザ指定のデータ |
値:任意の行列 デフォルト: [] (空行列) |
コールバックルーチンの実行に関するプロパティ | ||
|
コールバックルーチン割り込みの取り扱い方法の指定 |
値: cancel , queue デフォルト: queue |
|
このプロパティは、Lightオブジェクトでは使用しません。 |
値:文字列 デフォルト: 空文字列 |
|
Light が作成されるときに実行するコールバックルーチンの定義 |
値:文字列(コマンド、または、M-ファイル名) デフォルト: 空文字列 |
|
(close 、または、delete により) Light が削除されたときに実行するコールバックルーチンの定義 |
値:文字列(コマンド、または、M-ファイル名) デフォルト: 空文字列 |
|
コールバックルーチンの割り込みがあるか否かを指定 |
値: on , off デフォルト: on (割り込み可能) |
|
このプロパティは、Lightオブジェクトでは使用されません。 |
値: Uicontrextmenu のハンドル番号 |
