MATLAB Function Reference

curl

ベクトル場のcurlや角速度を計算します。

表示

[curlx,curly,curlz,cav] = curl(X,Y,Z,U,V,W)
[curlx,curly,curlz,cav] = curl(U,V,W)
[curlz,cav]= curl(X,Y,U,V)
[curlz,cav]= curl(U,V)
[curlx,curly,curlz] = curl(...), [curlx,curly] = curl(...)
cav = curl(...)

詳細

[curlx,curly,curlz,cav] = curl(X,Y,Z,U,V,W) は、3次元ベクトル場U, V, W のフロー(単位時間当たりのラジアン)に垂直なcurlや角速度を計算します。配列 X, Y, Z は、U, V, W に対する座標系を定義し、単調な性質をもち、(あたかも、meshgridで作成した)3次元平面になります。

[curlx,curly,curlz,cav] = curl(U,V,W) は、X, Y, Z が、つぎのステートメントで表されるものと仮定しています。

[X Y Z] = meshgrid(1:n,1:m,1:p)

ここで、[m,n,p] = size(U)です。

[curlz,cav]= curl(X,Y,U,V) は、2次元ベクトル場U, V のz(単位時間あたりのラジアン)に垂直な角速度とcurl z成分を計算します。配列 X, Y は、U, V に対する座標を定義し、単調性をもち、(あたかも、meshgridで作成した)2次元平面である必要があります。

[curlz,cav]= curl(U,V) は、X と Y が、つぎのステートメントで決定されるものと仮定しています。

[X Y] = meshgrid(1:n,1:m)

ここで、[m,n] = size(U)です。

[curlx,curly,curlz] = curl(...), curlx,curly] = curl(...) は、curlのみを出力します。

cav = curl(...) は、curl角速度のみを出力します。

例題

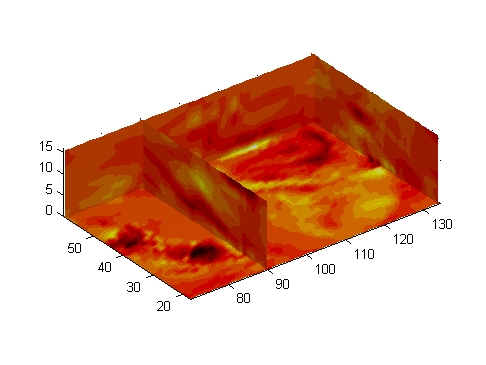

つぎの例題は、ベクトル場の中で指定した位置でのcurl角速度を表すために、色付けを行ったスライス平面を使います。

load wind
cav = curl(x,y,z,u,v,w);
slice(x,y,z,cav,[90 134],[59],[0]);
shading interp
daspect([1 1 1]); axis tight
colormap hot(16)
camlight

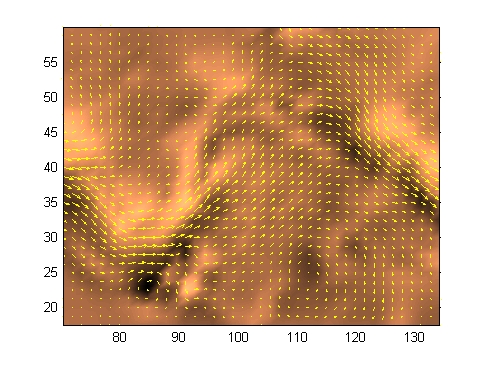

つぎの例題は、3次元の中の1平面内のcurl角速度を表示し、同じ平面に、速度ベクトル(quiver)をプロットします。

load wind
k = 4;
x = x(:,:,k); y = y(:,:,k); u = u(:,:,k); v = v(:,:,k);
cav = curl(x,y,u,v);
pcolor(x,y,cav); shading interp
hold on;
quiver(x,y,u,v,'y')
hold off
colormap copper

参考

streamribbon, divergence
