ライブラリ
詳細
Slider Gainブロックでは、スライダを使って、シミュレーション中にスカラゲインを変化させることができます。ブロックは1つの入力を受け入れ、1つの出力を生成します。
サポートされているデータタイプ
Slider Gainブロックがサポートするデータタイプは、Gainブロックがサポートするデータタイプと同じです(Gain を参照)。

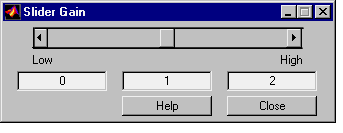

ダイアログボックス
0。2。エディットフィールドは(左から右に)下限、現在値、上限を示しています。スライダを操作するか、新しい値を現在値のフィールドに入力するかの2つの方法で、ゲインを変更することができます。ゲインの値の範囲は、下限と上限を変更することによって変えられます。Close ボタンをクリックしてダイアログボックスを閉じてください。
スライダの左矢印または右矢印をクリックすると、現在の値はスライダの範囲の約1%変化します。スライダのインジケータのいずれかの側の長方形領域をクリックすると、現在の値はスライダの範囲の約10%変化します。
ブロック入力にベクトルゲインを適用するには、Gainブロックを使用してください。行列ゲインを適用するには、Matrix Gainに記述されているMatrix Gainブロックを使用してください。
特性
| 直接フィードスルー |
あり |
| サンプル時間 |
接続されるブロックから継承 |
| スカラ拡張 |
ゲインについて |
| 状態 |
0 |
| ベクトル化 |
可 |
| ゼロクロッシング |
なし |
