等特性サーフェスと等値を組み合わせる

等特性サーフェスは、各頂点で同じ値をもつ物体の中でサーフェスを作成することによって構成されます。等特性サーフェスプロットは、値が等しいことを示す点でコンタープロットと似ています。

等特性サーフェスは、物体内であるしきい値に達した部分を求めたり、プロットを作成するために等値を選択することにより、データの空間的な分布を求めるときに役立ちます。等値は、物体データの範囲内になければなりません。

isosurface や patch コマンドを使って等特性サーフェスを作成します。

例題 - 流体のフローデータの等特性サーフェス

この例題は、M-ファイル flow によって生成した物体に等特性サーフェスを作成します。つぎのコマンドを使って物体を生成します。

[x,y,z,v] = flow;

等値を選択するには、物体データの値の範囲を決定します。

min(v(:))
ans =
    -11.5417
max(v(:))
ans =
    2.4832

これらを参考に、データに関する重要な情報を表わす等値とする値を選択します。値を一度選択すると、等値を使って等特性サーフェスを作成することができます。

• isosurface を使って、patch に直接渡すことのできるデータを作成します。
• より良いライティングの特性を作成するため、物体データの勾配からサーフェスの法線を再計算します(isonormals)。
• patchの FaceColor を red に設定し、EdgeColor を none に設定して、ライティングされているサーフェスをよりスムーズに作成します。
• ビューを調整し、光源を付加します(daspect, view, camlight, lighting)。

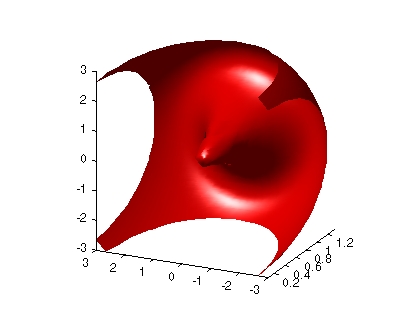

hpatch = patch(isosurface(x,y,z,v,0));
isonormals(x,y,z,v,hpatch)
set(hpatch,'FaceColor','red','EdgeColor','none')
daspect([1,4,4])
view([-65,20])
axis tight
camlight left;
set(gcf,'Renderer','zbuffer'); lighting phong
