カラーマッピングの変更

カレントのカラーマップは、スライス平面の色付けを決定します。つぎの事柄によって、スライス平面の色付けを変更することができます。

• カラーマップの変更
• データ値のカラーへの射影の変更

たとえば、-5から2.5の範囲のデータのみ興味があり、カラーマップを使って低い値を赤色、高い値を青に写像する(デフォルトの jet カラーマップの逆)とします。

カラーマップのカスタマイズ

最初のステップは、カラーマップの反転です(colormap, flipud)。

colormap (flipud(jet(24)))

カラーの範囲の調整

カラーの範囲の調整は、対象としている固有のデータの部分を強調させることができます。カラーの範囲を-5から2.4832に調整して、(オリジナルのデータは-11.5417から2.4832)-5よりも小さい値すべてを同じ色に写像します(カラーマッピングの説明は、caxis と 軸カラーの範囲 - CLimプロパティ を参照してください)。

caxis([-5,2.4832])

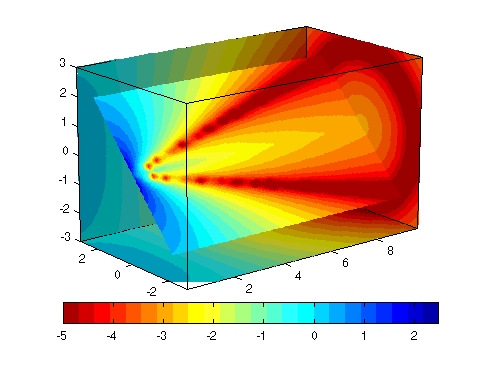

カラーバーを付け加えると、カラーマッピングしたデータに対する色調を与えます。

colorbar('horiz')
