表示
waterfall(Z)
waterfall(X,Y,Z)
waterfall(...,C)
h = waterfall(...)
詳細
関数 waterfall は、関数 meshz に類似のメッシュを描画しますが、行列の列からはラインを作成せず "waterfall" 効果を作成します。
waterfall(Z)
は、x = 1:size(Z,1) と y = 1:size(Z,1)を使って、ウォータフォールプロットを作成します。Z によって、カラーが決定されるので、カラーはサーフェスの高さに比例します。
waterfall(X,Y,Z)
は、X, Y, Z で指定した値を使ってウォータフォールプロットを作成します。Zによって、カラーが決定されるので、カラーは、サーフェスの高さに比例します。X と Y がベクトルの場合、X は、Zの列に、Y は、Z の行に対応します。ここで、length(x) = n, length(y) = m, [m,n] = size(Z)です。X と Y は、プロットの x座標とy座標を定義するベクトル、または、行列です。Z は、プロットのz座標を定義する行列です(すなわち、平面上の高さです)。Cが省略された場合、カラーは、Z に比例します。
waterfall(...,C)
は、カレントのカラーマップからカラーを得るために、スケーリングされたカラーの値を使います。カラーのスケーリングは、C の範囲で決定され、これは、Z と同じサイズでなければなりません。MATLABは、カレントのカラーマップからカラーを得るために C に線形変換を行います。
h = waterfall(...)
は、プロットを描画するために使う patch グラフィックスオブジェクトのハンドル番号を出力します。
注意
列指向のデータ解析に対しては、waterfall(Z')、または、waterfall(X',Y',Z') を使ってください。
例題

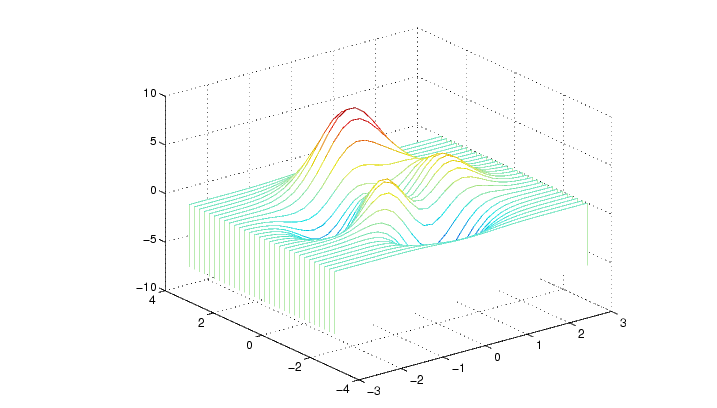

[X,Y,Z] = peaks(30);waterfall(X,Y,Z)
アルゴリズム
X, Y, Z の範囲や、Axes の Llim, YLim, ZLim プロパティのカレントの設定は、Axesの範囲を決定します(axis でも設定できます)。Cの範囲や Axes の Clim プロパティのカレントの設定は、カラーのスケーリングを決定します(caxis でも設定できます)。
Patch グラフィックスオブジェクトの CData プロパティは、Patch オブジェクトのエッジの各点でカラーを指定し、これはラインのカラーを決定します。
waterfall プロットは、メッシュサーフェスのように見えますが、これは、patch グラフィックスオブジェクトです。waterfall と同様の Surface プロットを作成するためには、関数 meshz を使って、Surface オブジェクトの MeshStyle プロパティを、'Row'に設定してください。パラメトリックなサーフェスとそれに関連するカラーのプロパティについては、surfを参照してください。
参考
axes, axis, caxis, meshz, ribbon, surf
patch グラフィックオブジェクトの Properties
