bvp4c (MATLAB Function 参考文献)

常微分方程式用の2点境界値問題(BVPs)を解きます。

表示

sol = bvp4c(odefun,bcfun,solinit)
sol = bvp4c(odefun,bcfun,solinit,options)
sol = bvp4c(odefun,bcfun,solinit,options,p1,p2...)

引数

odefun
計算する微分方程式を表す引数。つぎの型をしています。
dydx = odefun(x,y) dydx = odefun(x,y,p1,p2,...) dydx = odefun(x,y,parameters) dydx = odefun(x,y,parameters,p1,p2,...)
ここで、x はに対応するスカラで、y はに対応する列ベクトルです。parametersは未知パラメータで、p1,p2,... は既知パラメータです。出力 dydx は、列ベクトルです。

bcfun
境界条件内で、残差を計算する関数です。つぎの型をしています。
res = bcfun(ya,yb) res = bcfun(ya,yb,p1,p2,...) res = bcfun(ya,yb,parameters) res = bcfun(ya,yb,parameters,p1,p2,...)
ここで、ya と yb は、とに対応したものです。parameters は、未知パラメータのベクトルで、p1,p2,... は既知パラメータです。出力 res は、列ベクトルです。

solinit
つぎのフィールドをもつ構造体

x
初期メッシュの順序付けられたノード。境界条件は、a = solinit.x(1)で、b = solinit(end) です。

y
solinit.y(:,i)が、ノードsolinit.x(i)での解に対する推定である解に対する初期推定です。

parameters
オプション。ベクトルは、未知パラメータに対する初期推定です。

構造体は、任意の名前をもてますが、フィールド名は、x, y, parametersである必要があります。補助関数bvpinitを使って、solinitを作ります。詳細は、bvpinit を参照してください。

options
オプションの積分引数。関数bvpset を使って作成する構造体。詳細は、bvpset を参照してください。

p1,p2...
オプション引数。odefun、bcfunとoptionsにユーザが指定しているすべての関数に、ソルバが渡す既知パラメータです。

`odefun`	計算する微分方程式を表す引数。つぎの型をしています。 dydx = odefun(x,y) dydx = odefun(x,y,p1,p2,...) dydx = odefun(x,y,parameters) dydx = odefun(x,y,parameters,p1,p2,...) ここで、`x` はに対応するスカラで、`y` はに対応する列ベクトルです。`parameters`は未知パラメータで、`p1,p2,...` は既知パラメータです。出力 `dydx` は、列ベクトルです。
`bcfun`	境界条件内で、残差を計算する関数です。つぎの型をしています。 res = bcfun(ya,yb) res = bcfun(ya,yb,p1,p2,...) res = bcfun(ya,yb,parameters) res = bcfun(ya,yb,parameters,p1,p2,...) ここで、`ya` と `yb` は、とに対応したものです。`parameters` は、未知パラメータのベクトルで、`p1,p2,...` は既知パラメータです。出力 `res` は、列ベクトルです。
`solinit`	つぎのフィールドをもつ構造体
	`x`	初期メッシュの順序付けられたノード。境界条件は、`a = solinit.x(1)`で、`b = solinit(end)` です。
	`y`	`solinit.y(:,i)`が、ノード`solinit.x(i)`での解に対する推定である解に対する初期推定です。
	`parameters`	オプション。ベクトルは、未知パラメータに対する初期推定です。
	構造体は、任意の名前をもてますが、フィールド名は、`x`, `y`, `parameters`である必要があります。補助関数`bvpinit`を使って、`solinit`を作ります。詳細は、`bvpinit` を参照してください。
`options`	オプションの積分引数。関数`bvpset` を使って作成する構造体。詳細は、`bvpset` を参照してください。
`p1,p2...`	オプション引数。`odefun`、`bcfun`と`options`にユーザが指定しているすべての関数に、ソルバが渡す既知パラメータです。

詳細

sol = bvp4c(odefun,bcfun,solinit) は、つぎの型をした常微分方程式システムを積分します。

区間[a,b] 上で、一般的な2点境界条件を満足します。

ソルバ bvp4c は、つぎの型をした問題に対して、未知パラメータを見つけることができます。

ここで、は、parametersに対応します。ユーザは、solinit.parametersの中にいくつかの未知パラメータに対する初期推定をbvp4cに与えます。bvp4cソルバは、sol.parametersの中の未知パラメータの最終値を出力します。

bvp4c は、[a,b]で連続で、かつ、1階微分も連続な解を作成します。関数bvpvalとbvp4cのsolを使って、区間[a,b]で指定した点xintでの解を計算します。

yint = bvpval(sol,xint)

関数bvp4cにより戻される構造体sol は、つぎのフィールドをもっています。

x
bvp4cで選択されたメッシュ

y
sol.xのメッシュで、への近似

yp
sol.xのメッシュ点でのへの近似

parameters
必要の場合、未知パラメータ用に bvp4c で戻される値。

`x`	`bvp4c`で選択されたメッシュ
`y`	`sol.x`のメッシュで、への近似
`yp`	`sol.x`のメッシュ点でのへの近似
`parameters`	必要の場合、未知パラメータ用に `bvp4c` で戻される値。

構造体 sol は、任意の名前を付けることはできますが、bvp4cは、フィールドx、y、yp、parametersを作成します。

sol = bvp4c(odefun,bcfun,solinit,options) は、上で記述したように、デフォルトの積分プロパティをoptionsの中の値で置き換えて、解きます。このoptionsは、関数bvpsetを使って作成されます。詳細は、bvpset を参照してください。

sol = bvp4c(odefun,bcfun,solinit,options,p1,p2...) は、定数の既知パラメータ、p1、p2、...をodefun、bcfunやoptionsにユーザ設定のすべての関数に渡します。オプションを設定しない場合は、options = []を使ってください。

例題

例題 1 境界値問題は、複数の解をもっています。そして、初期推定の目的の一つは、複数の解の中から欲しいものを指定することです。2次の微分方程式

は、境界条件

を満足する厳密な意味での2つの解をもっています。bvp4cでこの問題を解く前に、微分方程式は、2つの1階のODEsとして表す必要があります。

ここで、とです。このシステムは、つぎの型を必要としています。

関数と境界条件は、関数twoode と twobcとして、MATLABにコード化されます。

function dydx = twoode(x,y)
  dydx = [ y(2)
           -abs(y(1))];

function res = twobc(ya,yb)
  res = [ ya(1)
          yb(1) + 2];

[0,4]間に等間隔に分布する5点の初期メッシュと定数との推定から構成される推定構造体は、つぎのように作成されます。

solinit = bvpinit(linspace(0,4,5),[1 0]);

問題は、つぎのコマンドで解くことができます。

sol = bvp4c(@twoode,@twobc,solinit);

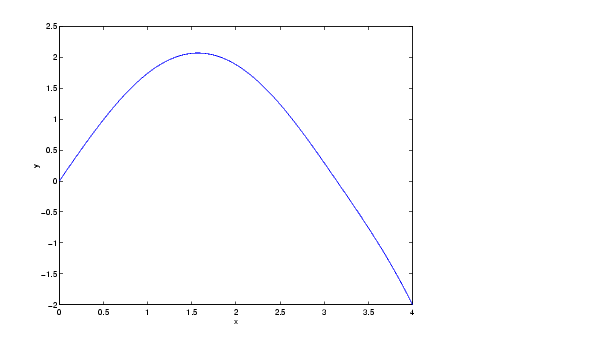

数値解は、100点の等空間分布した点で見積もられ、が接ぎ木のようにオプロットできます。

y = bvpval(sol,linspace(0,4));
plot(x,y(1,:));

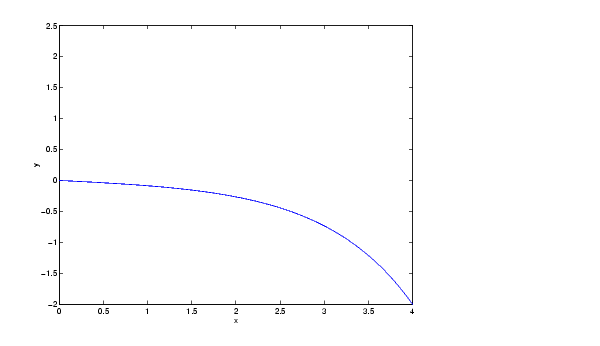

この問題の他の解は、初期条件

solinit = bvpinit(linspace(0,4,5),[-1 0]);

を使って、得られます。

例題 2 つぎの境界値問題は、未知のパラメータを含んだものです。これは、Mathieu方程式の4番目()の固有値を計算するものです。

未知パラメータが存在するので、この2階微分方程式は、3つの境界条件により制約を受けています。

単一のM-ファイルの中で、bvp4cにより必要とされるすべての関数をサブ関数を使って、置き換えることが便利です。

function mat4bvp

lambda = 15;
solinit = bvpinit(linspace(0,pi,10),@mat4init,lambda);
sol = bvp4c(@mat4ode,@mat4bc,solinit);

fprintf('The fourth eigenvalue is approximately %7.3f.\n',...
        sol.parameters)

xint = linspace(0,pi);
Sxint = bvpval(sol,xint);
plot(xint,Sxint(1,:))
axis([0 pi -1 1.1])
title('Eigenfunction of Mathieu''s equation.')
xlabel('x')
ylabel('solution y')
% ------------------------------------------------------------
function dydx = mat4ode(x,y,lambda)
q = 5;
dydx = [  y(2)
         -(lambda - 2*q*cos(2*x))*y(1) ];
% ------------------------------------------------------------
function res = mat4bc(ya,yb,lambda)
res = [  ya(2)
         yb(2)
        ya(1)-1 ];
% ------------------------------------------------------------
function yinit = mat4init(x)
yinit = [  cos(4*x)
          -4*sin(4*x) ];

(1階のシステムに変換された)微分方程式と境界条件が、サブ関数mat4ode と mat4bcとしてコード化されます。未知パラメータが存在するために、これらの関数は、3つの入力引数を受け入れます。但し、これらの中でいくつかは、使われない可能性があります。

推定構造体 solinit は、bvpinitを使って作られます。解に対する初期推定は、関数mat4initの型の中に用意されています。正しい挙動(符号の変化する回数)をもつ境界条件を満足するので、を選択しています。bvpinitにコールする中で、3番目の引数(lambda = 15)は、未知パラメータに対する初期推定を与えます。

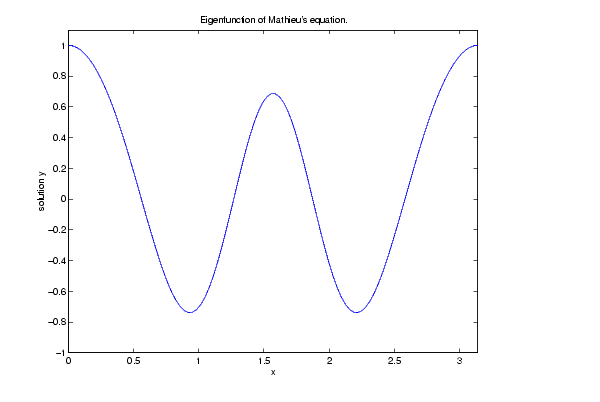

問題をbvp4cを使って解いた後、フィールドsol.parameters は、値を出力し、この固有値に関連した固有韓数をプロットします。

アルゴリズム

bvp4c は、3ステージの Lobatto IIIa公式を実現する有限差分コードです。これは、選点公式で、選点多項式は、[a,b]の中で、一様な4次の精度をもつC¹連続解を与えます。メッシュの選択やエラーコントロールは、連続解の残差をベースにしています。

参考

@ (function_handle), bvpget, bvpinit, bvpset, bvpval

参考文献

Shampine, L.F., M.W. Reichelt, and J. Kierzenka, "Solving Boundary Value Problems for Ordinary Differential Equations in MATLAB with bvp4c," available at ftp://ftp.mathworks.com/pub/doc/papers/bvp/.
