volumebounds

物体データの座標とカラーの範囲を戻します。

表示

lims = volumebounds(X,Y,Z,V)
lims = volumebounds(X,Y,Z,U,V,W)
lims = volumebounds(V), lims = volumebounds(U,V,W)

詳細

lims = volumebounds(X,Y,Z,V) は、スカラデータに対して、カレントの軸の x, y, z とカラーの範囲を戻します。lims は、ベクトルとして、出力されます。

[xmin xmax ymin ymax zmin zmax cmin cmax]

ユーザは、これらのベクトルを axis コマンドに渡します。

lims = volumebounds(X,Y,Z,U,V,W) は、ベクトルデータに対して、カレント軸の x, y, z とカラーの範囲を戻します。

[xmin xmax ymin ymax zmin zmax]

lims = volumebounds(V), lims = volumebounds(U,V,W) は、X, Y, Z が、次式で表されると仮定しています。

[X Y Z] = meshgrid(1:n,1:m,1:p)

ここで、[m n p] = size(V) です。

例題

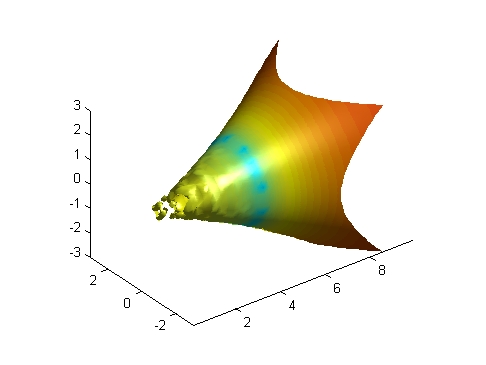

つぎの例題は、volumebounds を使って、関数 flow で作成されたisosurface に対して、軸とカラーの範囲を設定します。

[x y z v] = flow;
p = patch(isosurface(x,y,z,v,-3));
isonormals(x,y,z,v,p)
daspect([1 1 1])
isocolors(x,y,z,flipdim(v,2),p)
shading interp
axis(volumebounds(x,y,z,v))
view(3)
camlight
lighting phong

参考

isosurface, streamslice
