MATLAB Function Reference

stairs

階段状プロット

表示

stairs(Y)
stairs(X,Y)
stairs(...,LineSpec)
[xb,yb] = stairs(Y)
[xb,yb] = stairs(X,Y)

詳細

階段状プロットは、サンプリングされた時系列データをプロットするときに有効です。

stairs(Y) は、Y の要素の階段状プロットを描画します。Yがベクトルのとき、x 軸のスケール範囲は 1 から size(Y)です。Y が行列の場合、x 軸のスケール範囲は1 から Y の行数です。

stairs(X,Y) は、Y の列に対して X をプロットします。Xと Y は、同じサイズのベクトルまたは同じサイズの行列です。さらに、X は行ベクトル、または、列ベクトルで、Y は length(X) 行の行列でも構いません。

stairs(...,LineSpec) は、ラインスタイル、マーカシンボル、カラーをプロットに対して指定します(詳細は、LineSpec を参照)。

[xb,yb] = stairs(Y) and [xb,yb] = stairs(x,Y) は、グラフを描画しないで、plot(xb,yb) で階段状グラフをプロットするようなベクトル xb と yb を出力します。

例題

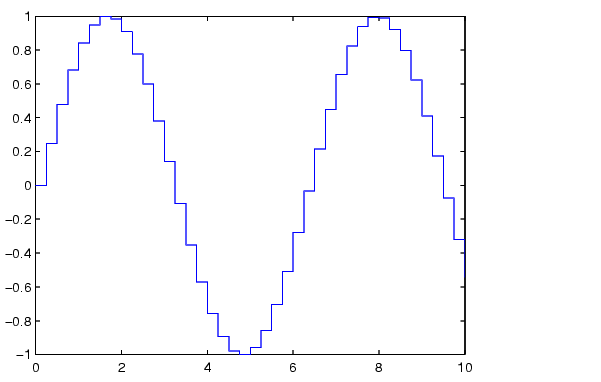

正弦波の階段状プロットを作成します。

x = 0:.25:10;
stairs(x,sin(x))

参考

bar, hist
