imagesc (MATLAB Function 参考文献)

データをスケーリングし、イメージオブジェクトを表示します。

表示

imagesc(C)
imagesc(x,y,C)
imagesc(...,clims)
h = imagesc(...)

詳細

関数imagesc は、カレントのカラーマップの全領域にイメージデータをスケールし、イメージを表示します(つぎのページの図を参照)。

imagesc(C) は、C をイメージとして表示します。C の各要素は、イメージ内の長方形領域に対応します。C の要素の値は、各パッチのカラーを決定するカレントのカラーマップの中のインデックスです。

imagesc(x,y,C) は、C をイメージとして表示し、ベクトルx と y により、x 軸と y軸の範囲を指定します。

imagesc(...,clims) は、clims で指定された範囲にC の値を正規化し、C をイメージとして表示します。climsは、C のデータ値の範囲を制限する2要素のベクトルです。これらの値は、カレントのカラーマップの値の全領域に写像します。

h = imagesc(...) は、image グラフィックスオブジェクトに対するハンドル番号を出力します。

注意

x と y は、C の要素に影響を与えません。Axesの注釈のみに影響を与えます。length(x) > 2 、または、length(y) > 2 の場合、imagesc は、それぞれのベクトルの最初と最後の要素以外を無視します。

アルゴリズム

imagesc は、CDataMappingがscaledに設定されたイメージを作成し、AxesのCLim プロパティを clims の中に渡される値に設定します。

例題

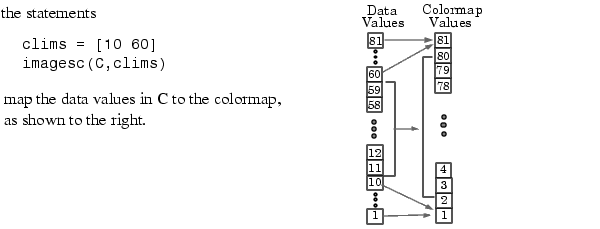

カレントのカラーマップのサイズが、81 行 3 列の場合、つぎのようになります。

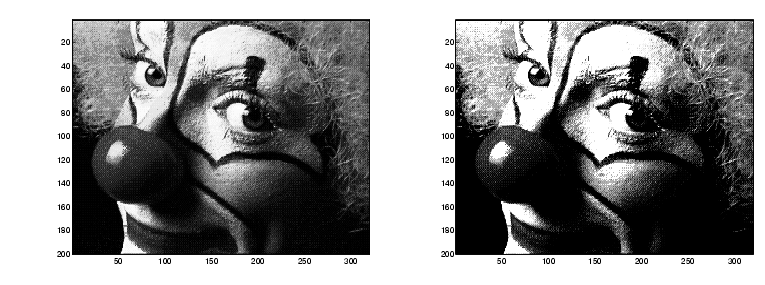

左側のイメージは、つぎのステートメントにより、gray のカラーマップに写像されます。

load clown
imagesc(X)
colormap(gray)

右側のイメージは、つぎのステートメントにより、データ値の10 から60 の値を、gray のカラーマップ全体にスケーリングした値を表示します。

load clown
clims = [10 60];
imagesc(X,clims)
colormap(gray)

参考

Image Properties imfinfo
