Using Simulink
Zero-Order Hold

1サンプル周期のゼロ次ホールドを実現します。

ライブラリ

Discrete

詳細



Zero-Order Holdブロックは、指定したサンプリングレートで動作するサンプルアンドホールド関数を実現します。ブロックは1つの入力を受け入れ、1つの出力を生成しますが、いずれもスカラまたはベクトルとすることができます。

このブロックは1つまたは複数の信号を離散化したり、信号を異なるレートでリサンプリングしたりするための仕組みを提供します。サンプリングをモデル化する必要があるような場合に、他のより複雑な離散関数ブロックを必要とすることなく、このブロックを使用することができます。たとえば、Quantizerブロックと組み合わせて、入力アンプをもつA/D変換器をモデル化するために使用することができます。

サポートされているデータタイプ

A Zero-Order Holdブロックは、任意のデータタイプの実数または複素数信号を受け入れます。

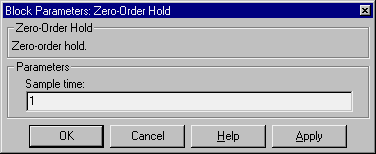

パラメータとダイアログボックス

Sample time
サンプル間の時間間隔。デフォルトは 1

特性

直接フィードスルー
あり
サンプル時間
離散
スカラ拡張

状態
0
ベクトル化

ゼロクロッシング
なし
