Zero-Pole

極と零点について指定した伝達関数を実現します。

ライブラリ

Continuous

詳細

Zero-Poleブロックは、Laplace演算子s を使って、指定した零点、極、ゲインをもつシステムを実現します。

伝達関数は、因数分解型または零点-極-ゲイン型で表すことができますが、MATLABでは、単入力単出力システムは、つぎのようになります。

ここで、Z は零点ベクトル、P は極ベクトル、K はゲインを表します。Z はベクトルでも行列でも構いませんが、P はベクトルでなければなりません。K は長さがZ の行数に等しいスカラまたはベクトルです。極の数は零点の数以上でなければなりません。極と零点が複素数の場合、それらは複素共役対でなければなりません。

ブロック入力と出力幅は、零点行列の行数と同じです。

Zero-Poleブロックアイコン

Zero-Poleブロックは、パラメータをどのように指定するかに応じて、伝達関数をアイコンに表示します。

• それぞれを式かベクトルとして指定すると、アイコンは指定した零点、極、ゲインをもつ伝達関数を示します。括弧内に変数を指定すると、その変数を求めて表示します。

たとえば、Zeros を [3,2,1]、Poles を (poles)(ただし、poles はワークスペース内で [7,5,3,1] と定義されています)、Gain を gain と指定すると、アイコンはつぎのように表示されます。

• それぞれを変数として指定すると、アイコンは、変数名と該当する場合はその後に "(s)" を表示します。たとえば、Zeros を zeros、 Poles を poles、 Gain を gain と指定すると、アイコンはつぎのように表示されます。



サポートされているデータタイプ

Zero-Poleブロックは、double タイプの実数信号を受け入れます。

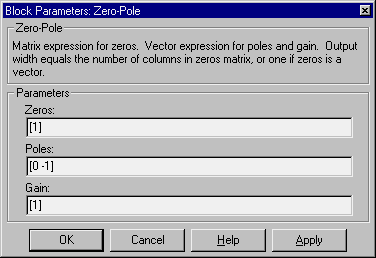

パラメータとダイアログボックス

Zeros

零点の行列。デフォルトは [1]。

Poles

極のベクトル。デフォルトは [0 -1]。

Gain

利得のベクトル。デフォルトは [1]。

特性

直接フィードスルー	Poles と Zeros のパラメータの長さが同じ場合のみ
サンプル時間	連続
スカラ拡張	不可
状態	Polesベクトルの長さ
ベクトル化	不可
ゼロクロッシング	なし
