ライブラリ
詳細
Selectorブロックは、入力ベクトルの要素を選択して出力を生成します。
Elements パラメータは、出力ベクトルにおける入力ベクトル要素の順序を定義します。パラメータは、選択される要素が1つだけでない限り、ベクトルとして指定しなければなりません。たとえば、つぎのモデルは、Selectorブロックアイコンと、[2 4 6 8 10] の入力ベクトルと [5 1 3] のElements パラメータ値に対する出力を示しています。
ブロックアイコンは、入力ベクトル要素の順序をグラフィカルに表示します。ブロックの大きさが十分でない場合は、ブロック名を表示します。
Selectorブロックは、任意の信号タイプやデータタイプの(種々のタイプが混在可)信号を受け入れます。出力ベクトル要素は、対応する選択した入力要素と同じタイプになります。
サポートされているデータタイプ
Selector ブロックは、任意の数値タイプ(実数または複素数)とデータタイプの信号を受け入れ、出力します。

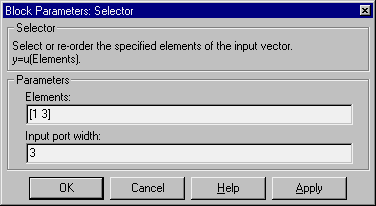

パラメータとダイアログボックス
特性
| サンプル時間 |
接続されるブロックから継承 |
| ベクトル |
可 |
