ライブラリ
詳細
Saturationブロックは、信号の上限と下限を設定します。入力信号が Lower limit と Upper limit のパラメータで指定された範囲内にある場合、入力信号は変更されることなく通過します。入力信号がこれらの範囲外にある場合、信号は上限値または下限値に固定されます。
パラメータを同じ値に設定すると、ブロックはその値を出力します。
サポートされているデータタイプ
Saturation ブロックは、double タイプの実数信号を受け入れ、出力します。

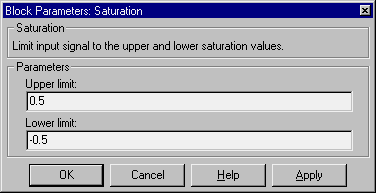

パラメータとダイアログボックス
特性
| 直接フィードスルー |
あり |
| サンプル時間 |
接続されるブロックから継承 |
| スカラ拡張 |
パラメータと入力について |
| ベクトル化 |
可 |
| ゼロクロッシング |
あり、信号が限界に到達する瞬間と限界から離れる瞬間を検出するため |
