Relational Operator

指定した比較演算を入力に適用します。

ライブラリ

Math

詳細

Relational Operatorブロックは、その2つの入力に対して比較演算を実行し、つぎの表に従って出力を生成します。

演算子	出力
==	最初の入力が2番目の入力と等しければTRUE
~=	最初の入力が2番目の入力と等しくなければTRUE
<	最初の入力が2番目の入力より小さければTRUE
<=	最初の入力が2番目の入力以下であればTRUE
>=	最初の入力が2番目の入力以上であればTRUE
>	最初の入力が2番目の入力より大きければTRUE

結果がTRUEの場合の出力は1で、FALSEの場合の出力は0です。入力はスカラまたはベクトル、あるいはスカラとベクトルを組み合わせて指定することができます。

• スカラ入力の場合、出力はスカラです。
• ベクトル入力の場合、出力はベクトルです。この場合の各要素は、入力ベクトルの要素単位の比較の結果となります。
• スカラとベクトルが混在する入力の場合、出力はベクトルです。この場合の各要素は、スカラと対応するベクトル要素との間の比較の結果となります。

ブロックアイコンは、選択した演算子を表示します。

サポートされているデータタイプ

Relational Operatorブロックは、任意のデータタイプの実数および複素数信号を受け入れます。入力は双方共同じデータタイプでなければなりません。演算子が == または != である場合は、1つの入力が実数でもう一方が複素数でもかまいません。ブロックは、boolean の整合性モードが保たれる限り(厳密なBoolean型の検査を有効にするを参照)、boolean タイプの信号を出力します。そして、ブロックは double の信号も出力します。

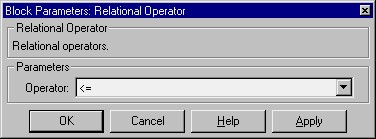

パラメータとダイアログボックス

Operator

ブロック入力に適用される比較演算子

特性

直接フィールドスルー	あり
サンプル時間	接続されるブロックから継承
スカラ拡張	入力に関して
ベクトル化	可
ゼロクロッシング	あり、出力が変化する瞬間を検出するため
