Rate Limiter

信号の変化率を制限します。

ライブラリ

Nonlinear

詳細

u(i) とt(i) は現在のブロック入力と時間で、y(i-1) とt(i-1) は前のステップでの出力と時間です。出力は、rate を Rising slew rate パラメータおよび Falling slew rate パラメータと比較することによって決定されます。

• rate が Rising slew rate パラメータ (R )より大きい場合、出力はつぎのように計算されます。

• rate が Falling slew rate パラメータ (F )より小さい場合、出力はつぎのように計算されます。

• rate がR と F の範囲内にある場合、出力の変化は入力の変化に等しくなります。

サポートされているデータタイプ

Rate Limiter ブロックは、double タイプの信号を受け入れ、出力します。

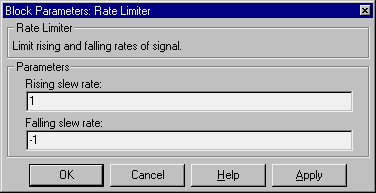

パラメータとダイアログボックス

Rising slew rate

増加する入力信号の微係数の範囲

Falling slew rate

減少する入力信号の微係数の範囲

特性

直接フィールドスルー	あり
サンプル時間	連続
スカラ拡張	入力およびパラメータについて
ベクトル化	可
ゼロクロッシング	なし
