First-Order Hold

1次サンプルアンドホールドを実現します。

ライブラリ

Discrete

詳細



First-Order Holdブロックは、指定したサンプリング間隔で、1次サンプルアンドホールドを実現します。このブロックは実際のアプリケーションではほとんど価値がなく、主に学術目的のために含まれています。

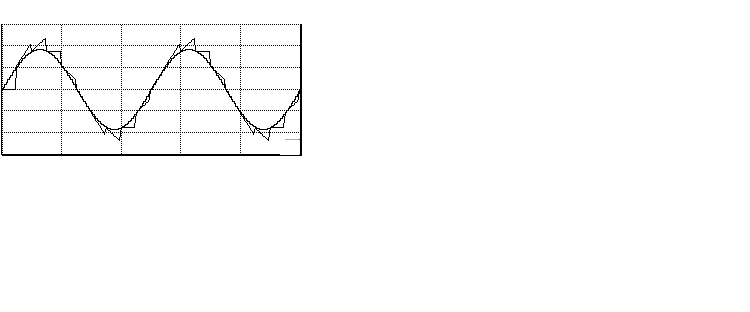

デモプログラム fohdemo を実行すると、Zero-Order HoldブロックとFirst-Order Holdブロックの違いを見ることができます。つぎの図は、Sine Waveブロックからの出力とFirst-Order Holdブロックからの出力を比較したものです。

サポートされているデータタイプ

First-Order Holdブロックは、double タイプの信号を受け入れ、出力します。

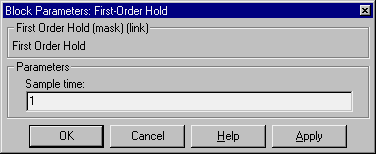

パラメータとダイアログボックス

Sample time
サンプル間の時間間隔

特性

直接フィードスルー
なし
サンプル時間
連続
スカラ拡張
不可
状態
入力要素毎に1つの連続状態と1つの離散状態
ベクトル化

ゼロクロッシング
なし
