Fcn

指定した式を入力に適用します。

ライブラリ

Functions & Tables

詳細

Fcnブロックは、指定したC言語スタイル表現をその入力に適用します。式は、つぎの成分から構成することができます。

• u -- ブロックへの入力。u がベクトルの場合、u(i) はベクトルの i 番目の要素を表します。u(1) または u 単体は最初の要素を表します。
• 数値定数
• 算術演算子(+ - * /)
• 比較演算子(== != > < >= <=) -- 関係がTRUE(真)であれば式は1を出力し、そうでなければ0を出力します。
• 論理演算子(&& || !) -- 関係がTRUE(真)であれば式は1を出力し、そうでなければ0を出力します。
• 括弧
• 数学関数 -- abs, acos, asin, atan, atan2, ceil, cos, cosh, exp, fabs, floor, hypot, ln, log, log10, pow, power, rem, sgn, sin, sinh, sqrt, tan, tanh.
• ワークスペース変数 -- 上の項目リストにない変数名は、MATLABに渡されて評価されます。行列またはベクトル要素は、具体的に参照する必要があります(たとえば、行列の最初の要素の場合は A でなく A(1,1))。

優先順位の規則は、C言語の基準に従います。

1. ( )
2. + - (単項)
3. pow (累乗)
4. !
5. * /
6. + -
7. > < <= >=
8. = !=
9. &&
10. ||

式は、行列計算を実行できないところがMATLAB式と異なります。また、このブロックは、コロン演算子(:)をサポートしていません。

ブロック入力はスカラでもベクトルでも構いません。出力は常にスカラです。ベクトル出力の場合、Math Functionブロックを使用することを考えてください。ブロック入力がベクトルで、関数が入力要素に対して個々に演算を行う場合(たとえば、関数 sin)、ブロックは最初のベクトル要素に対してのみ演算を行います。

サポートされているデータタイプ

Fcnブロックは、double タイプの信号を受け入れ、出力します。

パラメータとダイアログボックス

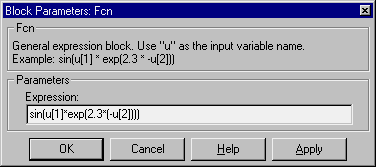

Expression

入力に適用されるC言語スタイル表現。式の成分は前のページにリストしたものです。式は、数学的に正しく指定する必要があります(すなわち、括弧の一致、適切な関数引数の数など)。

特性

直接フィードスルー	あり
サンプル時間	接続されるブロックから継承
スカラ拡張	不可
ベクトル化	不可
ゼロクロッシング	なし
