Using Simulink
Enable

Enableポートをサブシステムに追加します。

ライブラリ

Signals & Systems

詳細

Enableブロックをサブシステムに追加すると、Enabledサブシステムとなります。Enabledサブシステムは、イネーブル端子で受け取る入力が、ゼロより大きい間実行されます。

シミュレーションの開始時に、Simulinkは、Enabledサブシステム内にあるブロックの状態を初期条件により初期化します。Enabledサブシステムの再起動時(使用不可能となっていた後の実行時)に、States when enabling パラメータは、Enabledサブシステムを構成するブロックの場状態がどのようになるかを決定します。

イネーブル信号は、Show output port チェックボックスを選択することによって出力することができます。このオプションを選択すると、システムはイネーブル信号を処理することができます。信号の幅は、イネーブル信号の幅です。

サブシステムは、複数のEnableブロックを含むことはできません。

サポートされているデータタイプ

イネーブル端子の入力のデータタイプは、boolean でも double でも構いません。Enabledサブシステムの詳細については、第8章、 "条件付きで実行されるサブシステム を参照してください。

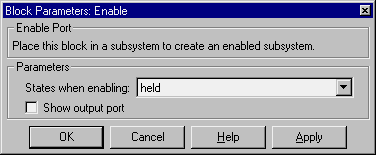

パラメータとダイアログボックス

States when enabling
サブシステムが再びイネーブル状態になるときに、内部状態の取り扱い方を指定します。
Show output port
チェックすると、SimulinkはEnableブロック出力端子を描き、イネーブル状態の信号を出力します。

特性

サンプル時間
 イネーブル端子の信号に依存
ベクトル化
 可
