Using Simulink

Discrete State-Space

離散状態空間システムを実現します。

ライブラリ

Discrete

詳細

Discrete State-Spaceブロックは、つぎのように記述されるシステムを実現します。

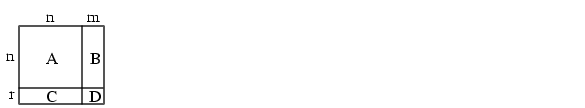

ここで、u は入力、x は状態、y は出力です。下の図に示すような行列係数は、つぎの特性をもたなければなりません。

• A は、n行n列の行列でなければなりません。nは状態数です。
• B は、n行m列の行列でなければなりません。mは入力数です。
• C は、r行n列の行列でなければなりません。rは出力数です。
• D は、r行m列の行列でなければなりません。



ブロックは、1つの入力を受け入れ、1つの出力を生成します。入力ベクトルの幅は、B行列とD行列の列数で決まります。出力ベクトルの幅は、C行列とD行列の行数によって決まります。

Simulinkは、ゼロを含む行列をスパース行列に変換して、乗算の効率を高めます。

サポートされているデータタイプ

Discrete State Spaceブロックは、double タイプの実数信号を受け入れ、出力します。

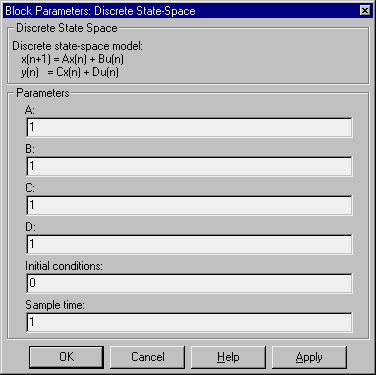

パラメータとダイアログボックス

A, B, C, D

上記の方程式で定義されるような行列係数。

Initial conditions

初期状態ベクトル。デフォルトは 0。

Sample time

サンプル間の時間間隔。

特性

直接フィードスルー	D 0の場合のみ
サンプル時間	離散
スカラ拡張	初期条件による
状態数	A のサイズに依存
ベクトル化	可
ゼロクロッシング	なし
