Discrete Pulse Generator

一定間隔でパルスを生成します。

ライブラリ

Sources

詳細

Discrete Pulse Generatorブロックは、一定間隔で連続的なパルスを生成します。

パルス幅は、パルスが高いまま続く間をサンプル周期の数で表わしたものです。周期は、パルスが高い部分と低い部分を合わせたものをサンプル周期で表わしたものです。位相の遅れは、パルスがスタートする前のサンプル周期の数です。位相の遅れは、正の数または負の数のいずれをとることもできますが、周期よりも大きい値では設定できません。サンプル時間は、0よりも大きくなければなりません。

Discrete Pulse Generatorブロックは、離散またはハイブリッドシステムに用いることができます。連続信号を生成するためには、Pulse Generatorブロック(Pulse Generatorを参照) を使ってください。

サポートされているデータタイプ

Discrete Pulse Generatorブロックは、double タイプの実数信号を受け入れ、出力します。

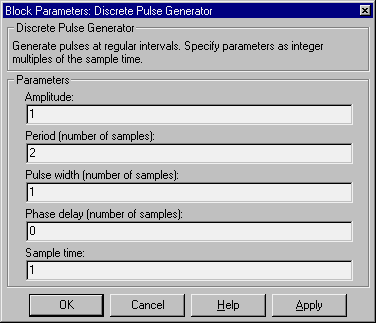

パラメータとダイアログボックス

Amplitude

パルスの振幅で、デフォルトは 1。

Period

サンプルの数で示されたパルスの周期。デフォルトは 2。

Pulse width

パルスが高いまま続く間を周期の数で表わしたもの。デフォルトは 1。

Phase delay

それぞれのパルスが生成される前の遅れをサンプルの数で示したもの。デフォルトは、0。

Sample time

サンプル周期。デフォルトは 1。

特性

サンプル時間	離散
スカラ拡張	パラメータによる
ベクトル化	可
ゼロクロッシング	なし
