3次元のラインプロット

関数plotの3次元バージョンは、plot3です。x, y, z が、同じ長さの3つのベクトルの場合、

plot3(x,y,z)

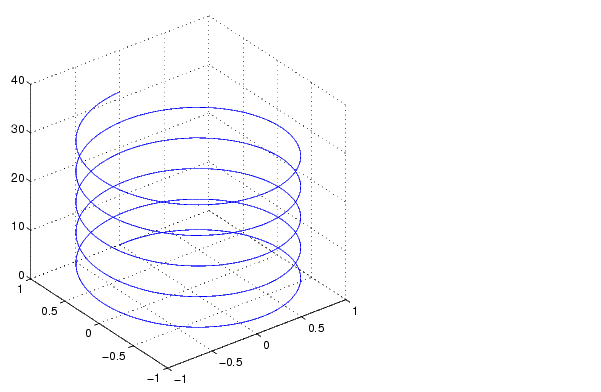

は、x, y, and z の要素を座標とする点を通る3次元のラインを生成します。そして、スクリーン上にそのラインの2次元投影を作成します。たとえば、つぎのステートメントは、螺旋を作成します。

t = 0:pi/50:10*pi;
plot3(sin(t),cos(t),t)
axis square; grid on

行列データのプロット

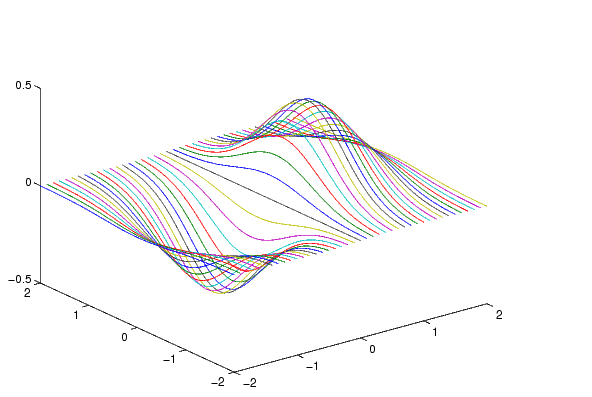

plot3 への引数が、同じ大きさの行列の場合、MATLABは、X, Y, Zの列から得られるラインをプロットします。たとえば、

[X,Y] = meshgrid([-2:0.1:2]);
Z = X.*exp(-X.^2-Y.^2);
plot3(X,Y,Z)
grid on

です。

MATLABが、ラインのカラーをどのように繰り返し使っているかを示します。
