グラフィックスのサイズとカラーの調整

印刷するグラフィックスのサイズと位置を調整するには、フィギュアウインドウのファイル(File)メニューからページ設定(Page Setup)... オプションを選択します。

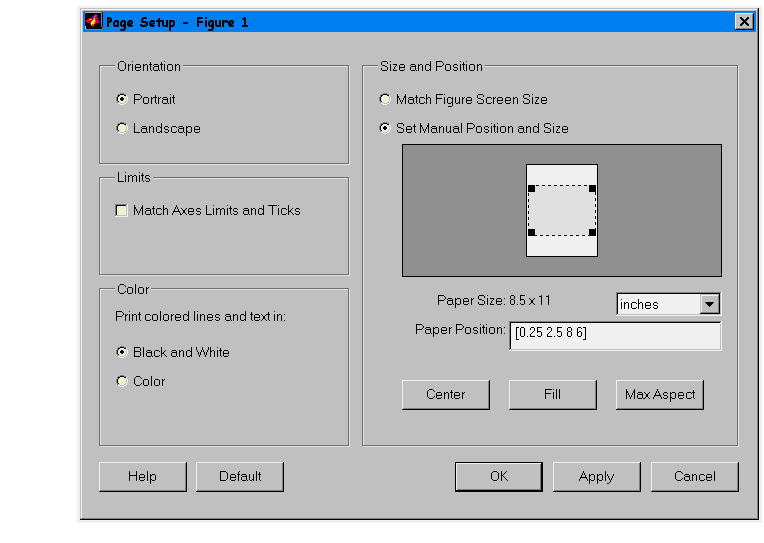

ページ設定ダイアログボックス

ページ設定(Page Setup)ダイアログボックスは、調整のための４つの項目を操作できます。

• 方向
• 範囲
• カラー
• サイズと位置



ダイアログボックス上での選択が終了したら、OKを選択して、印刷に関する設定を受け入れ、ダイアログボックスを閉じるか、適用(Apply)を選択して、ダイアログボックスを閉じないで、設定の変更を受け入れるのいずれかを選択して、設定を変更してください。また、カレントのデフォルト値を見るには、デフォルト(Default)を押してください。また、変更した事柄を適用したくない場合は、キャンセル(Cancel)を押してください。

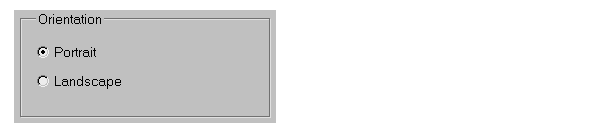

方向

方向は、フィギュアが印刷されるページの上で配置されている方法を参照するもので、Portrait (デフォルト) は、長い方を垂直方向に設定するもので、Landscape は、平行方向に設定するものです。両方とも、紙の位置(ページ上のフィギュアのサイズと位置)を示す値は、同じです。

Size and Position フィールドの中のCenter, Fill, Max Aspectボタンを使って、紙の位置を調整します。

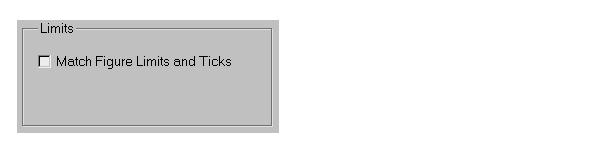

範囲

MATLAB は、印刷するフィギュアのサイズが、スクリーン上でのサイズと異なる場合、フィギュアを印刷するときに、軸マークの数と位置を変更します。印刷されるフィギュアのデフォルトのサイズは、6/8インチです。これは、一般的には、スクリーン上のものより大きいもので、そのため、MATLABは、サイズを大きくし、軸の解像度を高くなることになります。

印刷されるフィギュア上の刻みマークをMATLABに再計算させたくない場合、このボックスをチェックしてください。印刷されるフィギュアは、スクリーン上のものと同じになります。

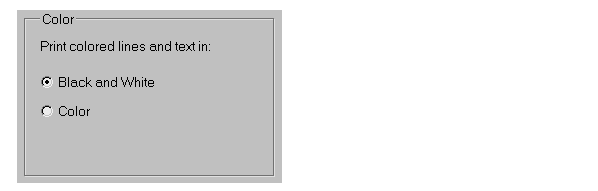

カラー

カラーフィールドは、ラインやテキストをカラーで印刷するか、黒白で印刷するかをコントロールするものです。

• 黒白(Black and White)を選択した場合、MATLAB は、ラインやテキストをバックブランドの色によって、黒、または、白に変更します。
• カラー(Color)を選択した場合、MATLABは、ラインやテキストを実際のカラーで印刷します(黒白プリンタでは、デザイアされます)。

MATLABのコマンドラインから、print を使って、印刷したい場合、ページ設定(Page Setup)ダイアログボックスに設定しているオプションを書き換えることができます。たとえば、ダイアログボックス内のこれらのフィールドの中に、カラー(Color)を選択するとつぎのコマンドの内の一つを使って、フィギュアを印刷します。

print -dwin % Windows プラットフォーム
print -dps  % Unix プラットフォーム

結果のページは、黒白で印刷されます。

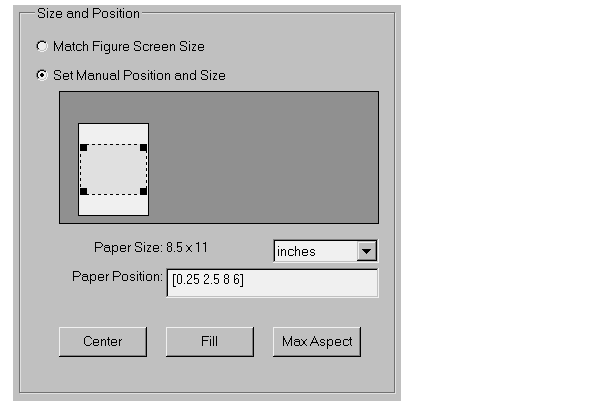

サイズと位置

サイズと位置(Size and Position)フィールドは、フィギュアのサイズと位置を共にコントロールします。印刷されるページ上でフィギュアのサイズと位置を調整するためには、２つの基本的なアプローチがあり、その中から選択することができます。

• フィギュアスクリーンサイズと合わせる - このオプションを使って、スクリーン上のフィギュアのサイズ(と、縦横比)を指定します。これを使って、フィギュアウインドウをリサイズしたり、フィギュアのPosition プロパティを設定することができます。ページ設定ダイアログボックスをオープンする前にフィギュアをリサイズする必要があります。
• マニュアルで位置とサイズを設定 - このオプションを使って、スクリーン上のフィギュアを変更しないで、印刷されるページの上でフィギュアを配置したり、リサイズすることができます。

フィギュアのマニュアルでの取り扱い   ２つの方法のどちらかを使って、フィギュアの位置とサイズを変更することができます。

• ダッシュボックスをリサイズし、移動します。ダッシュボックスは、印刷されるページの上でフィギュアのサイズと位置を表わすものです。
• ページの位置を設定する４要素に新しい値を設定します。

[distance_from_left, distance_from_bottom, width, height]

MATLAB は、選択した単位の下で、これらの値を解釈します。

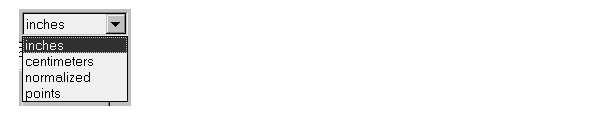

単位の設定   プルダウンメニューを使って、４つのオプションを示す単位を選択できます。

MATLABは、これらの単位を使って、紙の位置に対して設定された値を解釈します。すべての単位は、ページの左下隅から測ります。正規化された単位は、ページの左下隅を(0,0)とし、右上隅を(1.0,1.0)としています。

自動的な配置   ３つの自動的な配置を行うプッシュボタンがあります。

• Center - ページの中心に、カレントの大きさで、フィギュアを配置します。
• Fill - 紙のサイズと型一杯になるようにフィギュアをリサイズします(このオプションは、フィギュアの縦横比を変更したりする可能性があり、そのために、プロットでの見た目を変更する可能性があります)。
• Max Aspect - フィギュアの縦横比を変更しないで、ページに適合するようにフィギュアを変更します。
