A parte mecânica deve ser modelada por um circuito elétrico equivalente de parâmetros G ( 1/R - perda por atrito e ventilação ), L ( acoplamento entre massas ), C ( inércia ). Neste circuito, o conjugado será visto como uma fonte de corrente e a velocidade do motor será a tensão do circuito. Deve se ressaltar que até três máquinas podem dividir o mesmo circuito elé trico equivalente a parte mecâ nica. Caso seja necessário utilizar parâmetros distribuídos, eles deverã o ser modelados através de uma LT de parâ metros distribuídos. Os equivalentes elétricos aos elementos que compõem a rede mecânica são mostrados na tabela 1, na fig.3 mostramos o circuito equivalente descrito acima

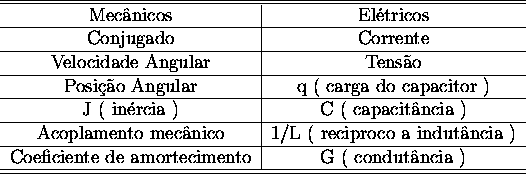

Table 1: Equivalentes mecânicos aos elétricos
Figura 3 Circuito elétrico equivalente ao mecânico
