Step

Step関数を発生します。

ライブラリ

Sources

詳細

Stepブロックは、指定時間で2つの定義可能なレベル間のステップを提供します。シミュレーション時間が Step time パラメータ値より小さい場合、ブロックの出力は Initial value パラメータ値となります。シミュレーション時間が Step time 以上の場合、出力は Final value パラメータ値となります。

Stepブロックは、パラメータの長さに応じて、スカラ出力またはベクトル出力を生成します。

サポートされているデータタイプ

Stepブロックは、double タイプの実数信号を出力します。

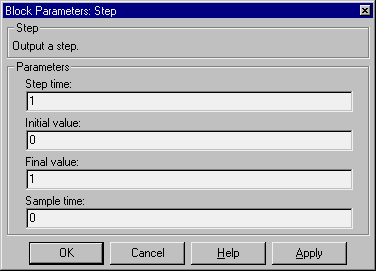

パラメータとダイアログボックス

Step time

出力が Initial value パラメータから Final value パラメータにジャンプする、秒単位の時間。デフォルトは 1 秒。

Initial value

シミュレーション時間が Step time パラメータに到達するまでのブロック出力。デフォルトは 0。

Final value

シミュレーション時間が Step time パラメータに到達してそれを越えたときのブロック出力。デフォルトは 1。

Sample time

ステップのサンプルレート

特性

サンプル時間	接続されるブロックから継承
スカラ拡張	パラメータについて
ベクトル化	可
ゼロクロッシング	あり、ステップ時間を検出するため
