Signal Generator

種々の波形を発生します。

ライブラリ

Sources

詳細

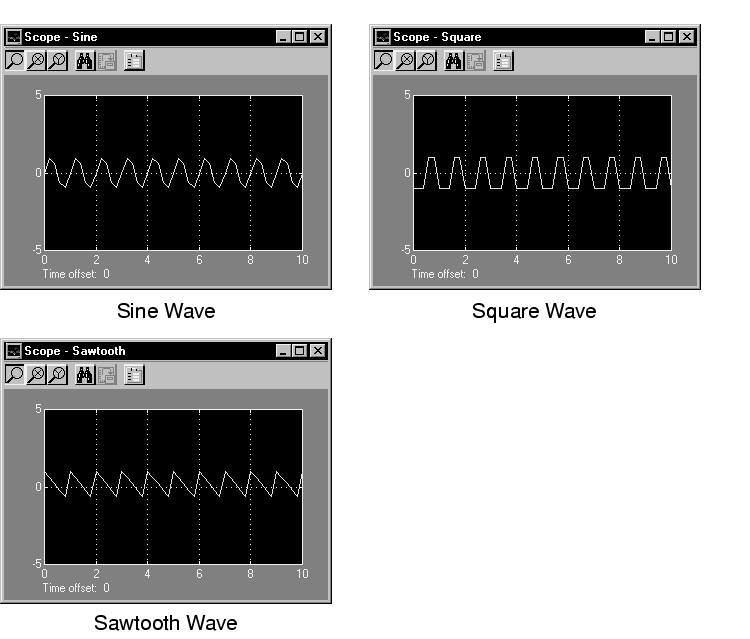

Signal Generatorブロックは、正弦波、 矩形波、ノコギリ波の3種類の波形から1つを発生することができます。信号パラメータは、ヘルツ(デフォルト)またはラジアン/秒単位で表示することができます。つぎの図は、デフォルトパラメータ値を用いてScope上に表示されたそれぞれの信号を示しています。

負の Amplitude パラメータ値は、位相が180度シフトされます。180度以外で、位相をシフトした波形を発生させるには、Clockブロック信号をMATLAB Fcnブロックに入力して特定の波形に対する方程式を作成するなどのいくつかの方法があります。

シミュレーションの実行中、Signal Generatorブロックの出力設定値を変更することができます。これは、種々の入力に対するシステムの応答をすばやく決定するのに有効です。

サポートされているデータタイプ

Signal Generatorブロックは、doubleタイプの実数信号を出力します。

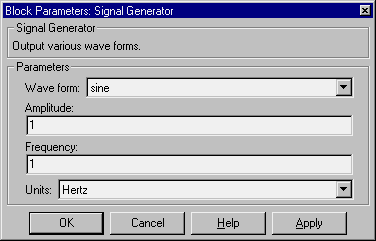

パラメータとダイアログボックス

Wave form

波形：正弦波、矩形波、ノコギリ波。デフォルトは正弦波。

Amplitude

信号の振幅。デフォルトは 1。

Frequency

信号の周波数。デフォルトは 1。

Units

信号の単位。ヘルツまたはラジアン/秒。デフォルトはヘルツ。

特性

サンプル時間	継承
スカラ拡張	パラメータについて
ベクトル化	可
ゼロクロッシング	なし
