Using Simulink

第2章
クイックスタート

デモモデルの実行

Simulinkが提供する興味深いデモプログラムで、住宅の熱力学をモデル化します。このデモを実行するためには、以下のステップに従ってください。

1. MATLABを起動します。その方法がわからない場合は、MATLABのドキュメントを参照してください。

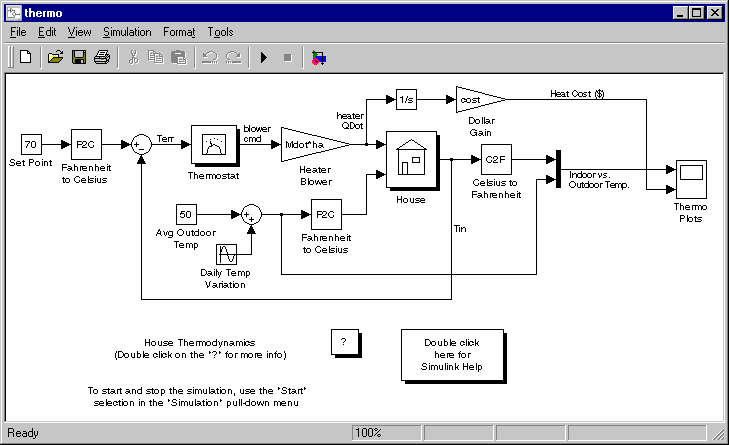

2. MATLABのコマンドウィンドウにthermoと入力して、デモモデルを実行します。このコマンドはSimulinkを起動し、このモデルを含むモデルウィンドウを作成します。



モデルをオープンすると、SimulinkはIndoor vs. Outdoor TempおよびHeat Cost ($)というラベルの付いた2つのプロットを含むScopeブロックをオープンします。

3. シミュレーションを開始するには、Simulationメニューをプルダウンし、Startコマンドを選択します(あるいはWindowsの場合、Simulinkツールバーに配置されたStartボタンを押します)。シミュレーションが実行されると、室内と室外の温度がIndoor vs. Outdoor TempのScopeブロックに、累積暖房費出力がHeat Cost ($)のScopeブロックに表示されます。
4. シミュレーションを終了するには、SimulationメニューからStopコマンドを選択します(もしくは、ツールバーのPauseボタンを押します)。モデルの他の部分を調べたい場合は、"試してみるべきこと" の指示を参照してください。
5. シミュレーションの実行が終了したら、FileメニューからCloseを選択してモデルを閉じます。

関連プロダクト

デモの説明
