Iconページ

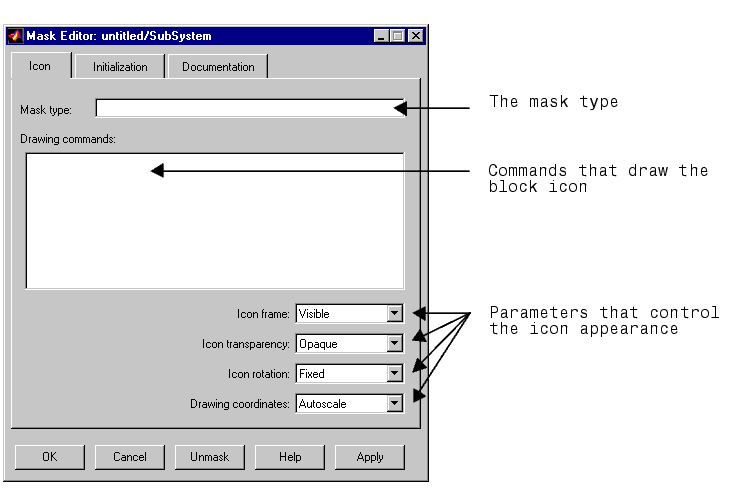

Icon ページでは、マスクされたブロックのアイコンをカスタマイズすることができます。Drawing commands フィールドにコマンドを指定することによって、アイコンをカスタマイズすることができます。説明のテキスト、状態方程式、イメージ、グラフィックスを示すアイコンを作成することができます。つぎの図は、Icon ページを示しています。

描画コマンドは、マスクワークスペース内のすべての変数にアクセスできます。

描画コマンドは、テキストや1つまたは複数のプロットを表示したり、伝達関数を示したりすることができます。複数のコマンドを入力すると、コマンドの結果はコマンドの表示順序に従ってアイコン上に描かれます。
