Using Simulink

Data Store Memory

データストアを定義します。

ライブラリ

Signals & Systems

詳細

Data Store Memoryブロックは、名前付き共有データストアを定義し初期化します。共有データストアとは、Data Store ReadおよびData Store Writeブロックが利用できるメモリ領域です。

各データストアは、Data Store Memoryブロックで定義しなければなりません。データストアを定義するData Store Memoryブロックの位置によって、データストアにアクセスできるData Store ReadおよびData Store Writeブロックが決まります。

• Data Store Memoryブロックがトップレベルシステム 内にある場合、モデル内の任意の位置にあるData Store ReadおよびData Store Writeブロックにより、データストアにアクセスすることができます。
• Data Store Memoryブロックがサブシステム 内にある場合、同じサブシステム内、またはモデル階層において、そのサブシステムより下の任意のサブシステム内のData Store ReadおよびData Store Writeブロックにより、データストアにアクセスすることができます。

データストアは、Initial value パラメータに値を指定することによって初期化します。値のサイズでデータストアのサイズが決まります。Data Store Writeブロックが同じデータ量を書き込まなければエラーとなります。

サポートされているデータタイプ

Data Store Memoryブロックは、double タイプの実数信号をストアします。

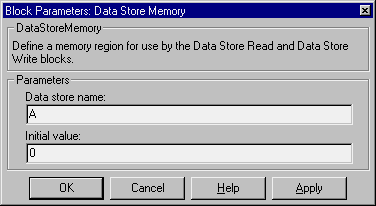

パラメータとダイアログボックス

Data store name

定義されるデータストア名。デフォルトは A。

Initial value

データストアの初期値。デフォルト値は 0。

特性

サンプル時間	N/A
ベクトル化	可
