サブシステム端子のラベリング
Simulinkは、Subsystemブロック上の端子にラベルを付けます。ラベルは、これらの端子を通じてサブシステムをサブシステムの外部のブロックと接続するInportブロックとOutportブロックの名前です。
端子ラベルは、Subsystemブロックを選択し、Format メニューから Hide Port Labels を選択することによって非表示にすることができます。また、サブシステム内の該当するInportブロックまたはOutportブロックを選択し、Format メニューから Hide Name を選択することによって、1つまたは複数の端子ラベルを非表示にすることもできます。

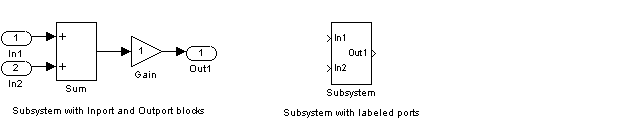

つぎの図は、2つのモデルを示しています。左側のサブシステムには2つのInportブロックと1つのOutportブロックがあります。右側のSubsystemブロックは、ラベルを付けた端子を示しています。
