gplot

隣接行列を使ってノード集合をプロットします。

表示

gplot(A,Coordinates)
gplot(A,Coordinates,LineSpec)

詳細

関数 gplot は、隣接行列を使って座標集合をグラフ化します。

gplot(A,Coordinates) は、n行n列の隣接行列 A に従って、 Coordinates で定義されたノードのグラフをプロットします。n はノード数です。Coordinates は n行2列、または、n行3列の行列で、n はノード数、そして各座標の組合わせは１つのノードを表します。

gplot(A,Coordinates,LineSpec) は、LineSpecで指定されるラインタイプ、マーカ、カラーを使ってノードをプロットします。

注意

2次元データに対して、Coordinates(i,:) = [x(i) y(i)] はノード i を示し、Coordinates(j,:) = [x(j) y(j)] はノード j を示します。ノード i とノード j を結合すると、A(i,j)、または、A(j,i) は非ゼロです。そうでなければ、A(i,j) と A(j,i) はゼロです。

例題

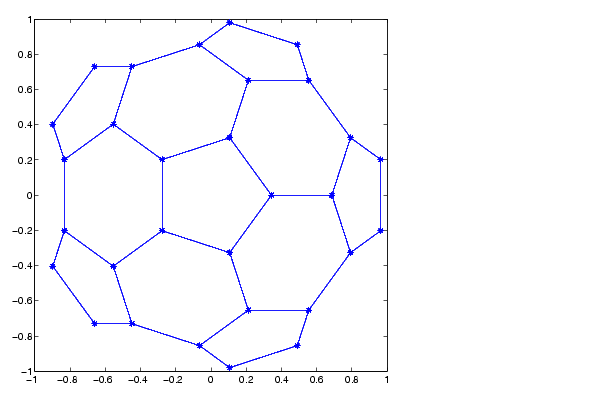

各ノードでアスタリスクを使って、Buckyボールの半分を描きます。

k = 1:30;
[B,XY] = bucky;
gplot(B(k,k),XY(k,:),'-*')
axis square

参考

LineSpec, sparse, spy
