MATLAB Function Reference

cylinder

円筒座標の作成

表示

[X,Y,Z] = cylinder
[X,Y,Z] = cylinder(r)
[X,Y,Z] = cylinder(r,n)
cylinder(...)

詳細

cylinder は、単位円筒の x, y, z 座標を作成します。円筒オブジェクトを surf、または、mesh を使って描画したり、あるいは、出力引数なしで、すぐに描画することができます。

[X,Y,Z] = cylinder は、半径 1 の円筒の x, y, z 座標を出力します。円筒は円周に 20 点の等間隔の点をもちます。

[X,Y,Z] = cylinder(r) は、母線曲線を定義するために、rを使って、円筒の x, y, z 座標を出力します。cylinderは、円筒の単位高さに沿って、等間隔に分布した点での高さで、rの要素を半径として取り扱います。円筒は円周に 20 点の等間隔の点をもちます。

[X,Y,Z] = cylinder(r,n) は、ベクトル r で定義される母線曲線に基づいて、円筒の x, y, z 座標を出力します。円筒は円周に n 点の等間隔点をもちます。

cylinder(...), は、引数なしでは、surfを使って円筒をプロットします。

注意

cylinder は、最初の引数を母線曲線として扱います。結果の Surface グラフィックスオブジェクトは、x 軸について曲線を回転して得られ、それから z 軸について調整します。

例題

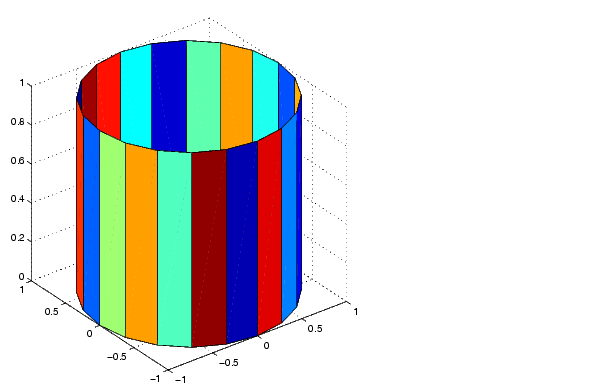

ランダムな色付きの面をもつ円筒を作成します。

cylinder
axis square
h = findobj('Type','surface');
set(h,'CData',rand(size(get(h,'CData'))))

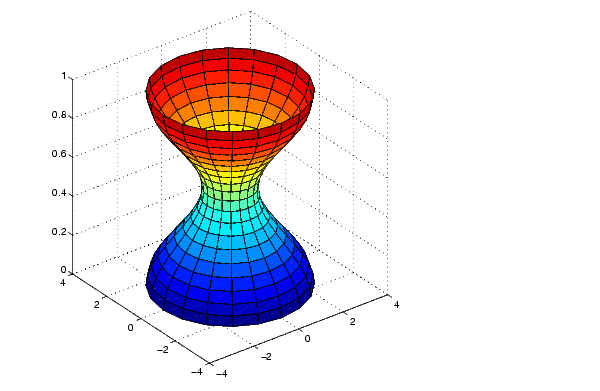

関数 2+sin(t) により、母線曲線が定義される円筒を作成します。

t = 0:pi/10:2*pi;
[X,Y,Z] = cylinder(2+cos(t));
surf(X,Y,Z)
axis square

参考

sphere, surf
