DDE名の階層

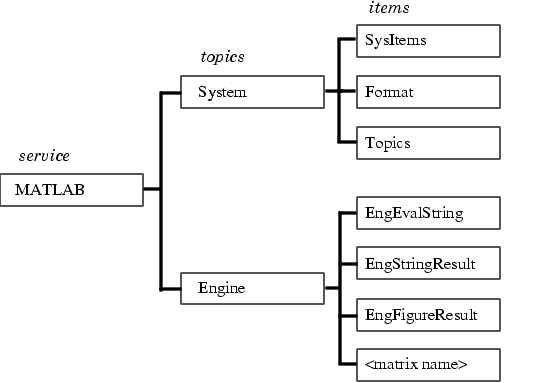

サーバとしてMATLABにアクセスするとき、サービス名、トピック、アイテムを指定しなければなりません。下図は、MATLAB DDE名の階層を示したものです。トピックとアイテムについては、以下に詳細に記述されています。

2つのMATLABトピックは、System とEngineです。

MATLAB Systemトピック

Systemトピックを使って、サーバにより提供されるトピックのリスト、サーバにより提供されるSystem トピックのアイテムのリスト、サーバによりサポートされる書式をブラウズすることができます。

MATLAB Systemトピックは、つぎのアイテムをサポートします。

• SysItems

Systemトピックのもとでサポートされるアイテムのタブ分離したリストを提供します(このリストです)。

• Format

サーバによりサポートされるすべての書式の文字列名のタブ分離したリストを提供します。MATLABは、Text, Metafilepict, XLTableをサポートします。これらの書式は、「クリップボード書式」に説明されています。

• Topics

MATLABがサポートするトピック名のタブ分離したリストを提供します。

MATLAB Engineトピック

Engineトピックを使って、実行するコマンドに渡したり、データを要求、またはデータを送信することにより、MATLABをサーバとして使うことができます。

MATLAB Engineトピックは、以下のアイテムをサポートします。

• EngEvalString

評価のためにMATLABにコマンドを送信したときに、必要ならばアイテム名を指定します。

• EngStringResult

MATLABからデータを要求したときにDDE実行コマンドの結果の文字列を与えます。

• EngFigureResult

MATLABからデータを要求したときに、DDE実行コマンドのグラフィカルな結果を与えます。

• <matrix name>

MATLABからデータを要求したときに、データが要求される行列名です。MATLABにデータを送信するときは、作成または更新される行列名です。

MATLAB Engineトピックは、DDEクライアントインタフェースをもつアプリケーションによって利用される3つのオペレーションをサポートします。これらのオペレーションは、評価のためのMATLABへのコマンドの送信、MATLABからのデータの要求、MATLABへのデータの送信を含みます。

評価のためのMATLABへのコマンドの送信

クライアントは、DDE executeオペレーションを使ってMATLABにコマンドを送信します。アイテム名と実行コマンドの指定を要求するクライアントと、コマンドの指定のみを要求するクライアントの2種類があるので、Engineトピックは、2つの形式でDDE executeをサポートします。アイテム名が要求されるときは、EngEvalString.を使ってください。両方の形式で、コマンドの書式はTextでなければなりません。ほとんどのクライアントは、DDE executeに対してTextをデフォルトにします。書式が指定されなければ、おそらくTextです。以下の表は、DDE executeパラメータのまとめを示したものです。

アイテム	書式	コマンド
EngEvalString	Text	String
null	Text	String

MATLABからのデータの要求

クライアントは、DDE requestオペレーションを使ってMATLABからデータを要求します。Engineのトピックは、3つの機能に対するDDEの要求をサポートします。

前のDDEの実行コマンドの結果であるテキスト。   Text書式でEngStringResultアイテムを使って、DDE実行コマンドの文字列の結果を要求します。

前のDDE実行コマンドのグラフィックの結果。   EngFigureResultアイテムを使ってDDE実行コマンドのグラフィックの結果を要求します。EngFigureResultアイテムは、TextまたはMetafilepict書式で利用されます。

• Text書式を指定すると、結果は"yes"または"no"の値をもつ文字列になります。結果が"yes"ならば、カレントのfigureに対するmetafileは、クリップボードに置かれます。この機能は、Word for WindowsのようにDDE要求からテキストのみを読み込むDDEクライアントに対して提供されます。結果が"no"ならば、metafileはクリップボードに置かれません。
• グラフィックスの結果があるときにMetafilepict書式を指定すると、metafileは直接DDE要求から出力されます。

指定した行列に対するデータ。   行列名をアイテムとして指定して、行列に対するデータを要求します。TextまたはXLTable書式を指定することができます。

つぎの表は、DDE requestパラメータのまとめです。

アイテム	書式	結果
EngStringResult	Text	String
EngFigureResult	Text	Yes/No
EngFigureResult	Metafilepict	カレントfigureのMetafile
<matrix name>	Text	キャラクタバッファ、タブ分離された列、CR/LF分離された行
<matrix name>	XLTable	Microsoft Excel互換書式のバイナリファイル

MATLABへのデータの送信

クライアントは、DDE pokeオペレーションを使ってMATLABにデータを送信します。Engineトピックは、MATLABワークスペースでのアップデートや新しい行列の作成に対するDDE pokeをサポートします。指定されるアイテムは、アップデートまたは作成する行列名です。指定した名前をもつ行列が既にワークスペースに存在していれば、アップデートされます。そうでない場合は、行列が作成されます。行列のデータは、TextまたはXLTable書式です。

つぎの表は、DDE pokeパラメータのまとめです。

アイテム	書式	Pokeデータ
<matrix name>	Text	キャラクタバッファ、タブ分離された列、CR/LF聞知された行
<matrix name>	XLTable	Microsoft Excel互換書式のバイナリデータ
