MATLAB Fcn

MATLAB関数または式を入力に適用します。

ライブラリ

Functions & Tables

詳細

MATLAB Fcnブロックは、指定したMATLAB関数または式を入力に適用します。設定された関数または式が入力に適用されます。関数の出力は、ブロックの出力幅と一致していなければなりません。それ以外では、エラーになります。

以下に、このブロックに対する有効な式のいくつかの例を示します。

sin
atan2(u(1), u(2))
u(1)^u(2)

注意    このブロックは、各積分ステップ中にMATLAB文法解釈プログラムを呼び出すので、Fcnブロックよりも遅くなります。組み込みブロック(FcnブロックまたはElementary Mathブロックなど)を代わりに使用するか、M-ファイルまたはMEX-ファイルS-ファンクションとして関数を作成し、S-Functionブロックを使ってそれにアクセスすることを検討してください。

サポートされているデータタイプ

MATLAB Fcnブロックは、double タイプの複素数および実数値入力を受け入れ、Output signal type パラメータの設定に従って、double タイプの複素数または実数出力を生成します。

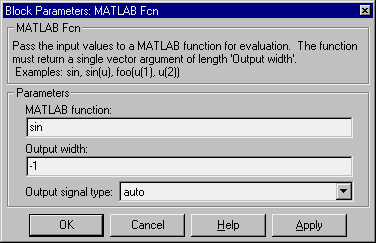

パラメータとダイアログボックス

MATLAB function

関数または式。ある一つの関数のみを指定する場合は、入力引数を括弧に入れる必要はありません。

Output width

出力幅。出力幅が入力幅と等しい場合は、-1 を指定します。それ以外の場合は、正しい幅を指定する必要があります。そうでないとエラーを発生します。

Output signal type

このダイアログボックスにより、MATLAB Fcnの出力信号タイプを実数、複素数、自動選択のいずれかに選択できます。自動選択の場合、このブロックの出力タイプは入力信号タイプと同一になります。ブロックが入力信号をもたない場合に自動選択を選択すると、出力タイプは出力が接続されている端子タイプと一致します。

特性

直接フィードスルー	あり
サンプル時間	接続されるブロックから継承
スカラ拡張	N/A
ベクトル化	可
ゼロクロッシング	なし
